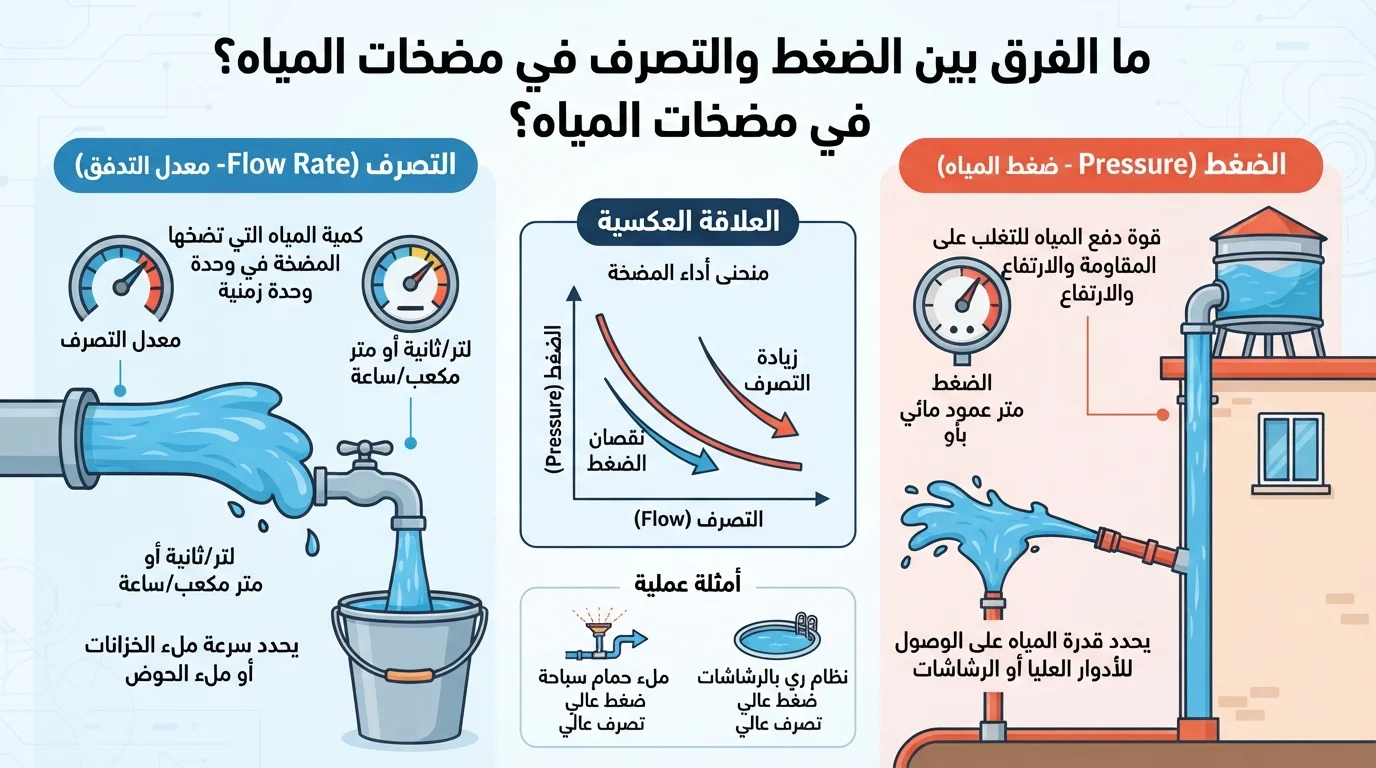

ما الفرق بين الضغط والتصرف في مضخات المياه؟

عند البحث عن مضخة مياه جديدة، من الشائع أن يبدأ السؤال بقدرة الموتور: هل أحتاج إلى نصف حصان؟ أم حصان؟ أم 2 حصان؟ لكن القدرة الكهربائية وحدها لا تكفي لتحديد ما إذا كانت المضخة مناسبة للنظام أم لا.

هناك عاملان أساسيان يجب فهمهما أولًا، وهما الضغط والتصرف في المضخات. فالضغط يوضح قدرة المضخة على التغلب على الارتفاع والمقاومة داخل شبكة المياه، بينما يوضح التصرف كمية المياه التي تستطيع المضخة نقلها خلال فترة زمنية محددة.

وهنا تظهر أهمية فهم العلاقة بين الاثنين. فالمضخة لا تعطي أقصى ضغط وأقصى تصرف في الوقت نفسه بالضرورة. عندما تتغير ظروف التشغيل، يتغير التصرف والضغط وفقًا لمنحنى أداء المضخة وطبيعة شبكة المياه.

ولهذا فإن اختيار المضخة الصحيحة لا يعني اختيار الموتور الأقوى، وإنما اختيار المضخة التي تستطيع تحقيق معدل التدفق المطلوب عند ضغط أو رفع مناسب.

على سبيل المثال، قد تحتاج مزرعة إلى كمية مياه كبيرة خلال ساعة، بينما يحتاج مبنى سكني مرتفع إلى ضغط أكبر للوصول إلى الطوابق العليا. وفي الحالتين قد تكون القدرة الحصانية متشابهة أو مختلفة، لكن نقطة التشغيل المطلوبة تختلف.

اقرأ المزيد عن طلمبة مياه للبئر

ما المقصود بالضغط والتصرف؟

يمكن تبسيط الأمر بهذه الصورة:

التصرف Flow Rate = كمية المياه التي تضخها المضخة خلال وحدة زمنية.

أما:

الضغط = القوة أو الطاقة التي تساعد المياه على الوصول إلى المكان المطلوب والتغلب على مقاومة النظام.

لكن في هندسة المضخات، يتم التعبير عن قدرة المضخة على الرفع غالبًا باستخدام الارتفاع الهيدروليكي Head، وليس الضغط وحده.

وهذا التفريق مهم جدًا لأن كلمة “ضغط” في الاستخدام اليومي قد تشير إلى قراءة عداد الضغط، بينما منحنى المضخة غالبًا يعرض العلاقة بين التصرف والـ Head.

ما هو التصرف في المضخات؟

تعريف Flow Rate

التصرف أو Flow Rate هو معدل مرور المياه عبر المضخة أو خط الأنابيب خلال فترة زمنية محددة.

ويُقاس التصرف باستخدام وحدات مختلفة، من أشهرها:

• لتر/دقيقة L/min.
• لتر/ثانية L/s.
• متر مكعب/ساعة m³/h.
• جالون/دقيقة في بعض الأنظمة.

فإذا قيل إن المضخة تعطي تصرفًا قدره 10 متر مكعب/ساعة، فهذا يعني أن أداءها عند نقطة التشغيل المحددة يسمح بنقل كمية مياه تبلغ 10 أمتار مكعبة خلال ساعة.

لكن يجب الانتباه إلى كلمة “عند نقطة التشغيل”، لأن التصرف ليس رقمًا ثابتًا مستقلًا عن الضغط.

مثال بسيط على التصرف

لنفترض أن لدينا مضخة تنقل المياه من خزان أرضي إلى خزان علوي.

إذا احتاج الخزان إلى 5 أمتار مكعبة من المياه خلال ساعة، فإن النظام يحتاج إلى معدل تدفق مناسب لتلبية هذا الاحتياج.

إذا كانت المضخة تستطيع توفير 5 م³/ساعة عند الرفع المطلوب، فقد تكون مناسبة من ناحية التصرف.

أما إذا كانت تعطي 5 م³/ساعة فقط عند ضغط منخفض جدًا، بينما يحتاج النظام إلى ضغط أعلى، فلا يمكن اعتبارها مناسبة لمجرد أن الرقمين متساويان.

لماذا يسمى التصرف معدل التدفق؟

لأننا لا نتحدث عن كمية المياه الإجمالية فقط.

إذا ملأت خزانًا سعته 1000 لتر خلال ساعة، فإن متوسط التصرف يساوي:

1000 لتر ÷ 60 دقيقة = حوالي 16.7 لتر/دقيقة.

لكن إذا امتلأ الخزان خلال ساعتين، يصبح معدل التدفق:

1000 ÷ 120 = حوالي 8.3 لتر/دقيقة.

إذن الكمية نفسها يمكن نقلها بمعدلات تدفق مختلفة حسب زمن التشغيل.

ما هو ضغط المياه في المضخات؟

الضغط ليس هو نفسه التصرف

ضغط المياه هو مقياس للقوة التي تؤثر بها المياه على مساحة معينة، ويمكن التعبير عنه بوحدات مثل:

• بار.
• باسكال.
• كيلو باسكال.
• متر عمود ماء.

لكن عند دراسة المضخات، نجد أن الشركات تستخدم كثيرًا مفهوم Head أو الرفع.

ويمكن تحويل الارتفاع الهيدروليكي إلى ضغط تقريبي بالنسبة للمياه.

بصورة مبسطة، كلما زاد ارتفاع عمود المياه، زاد الضغط الناتج عنه.

العلاقة التقريبية بين البار ومتر المياه

بالنسبة للمياه في ظروف تقريبية:

1 بار ≈ 10.2 متر عمود ماء

ويمكن استخدام هذه العلاقة بصورة تقريبية في الحسابات الأولية.

فإذا كان لدينا ضغط يقارب 3 بار، فهذا يعادل تقريبًا 30.6 مترًا من عمود الماء.

لكن يجب عدم استخدام هذه العلاقة بشكل مبسط في كل الحالات دون مراعاة الارتفاعات وفواقد الاحتكاك وخصائص النظام.

اقرأ المزيد عن مضخة مياه للمصنع

ما هو الـ Head في المضخات؟

لماذا يستخدم المهندسون الرفع بدلًا من الضغط؟

المضخة تضيف طاقة إلى المياه، وهذه الطاقة يمكن التعبير عنها كارتفاع هيدروليكي.

عندما نقول إن المضخة تستطيع تحقيق Head مقداره 40 مترًا، فهذا يعني أن لها قدرة هيدروليكية على التغلب على ظروف نظام تعادل ارتفاعًا مائيًا معينًا، مع ارتباط ذلك بالتصرف ونقطة التشغيل.

ولهذا نجد في منحنيات المضخات:

Flow Rate على المحور الأفقي

و:

Head على المحور الرأسي.

ومن هنا تأتي العلاقة الأساسية بين الضغط والتصرف في المضخات.

العلاقة بين الضغط والتصرف في المضخات

هل زيادة الضغط تقلل التصرف؟

في كثير من مضخات الطرد المركزي، نعم.

كلما زاد الرفع الذي يجب على المضخة التغلب عليه، يقل التصرف الذي تستطيع المضخة تحقيقه.

ويمكن تخيل الأمر كما لو أن المضخة لديها كمية محددة من الطاقة الهيدروليكية يتم توزيعها وفق ظروف التشغيل.

عندما تكون المقاومة أو الرفع منخفضًا، تستطيع المضخة نقل كمية مياه أكبر.

وعندما يزيد الرفع، ينخفض معدل التدفق.

لكن مقدار التغير يختلف من مضخة إلى أخرى.

منحنى المضخة

كل مضخة طرد مركزي تقريبًا لها منحنى أداء يوضح هذه العلاقة.

يمكن تبسيطه هكذا:

Head
  │
  │●
  │ \
  │  \
  │   \
  │    ●
  │      \
  │        ●
  │          \
  │______________ Flow Rate

في بداية المنحنى يكون الرفع مرتفعًا والتصرف منخفضًا.

ومع زيادة التصرف ينخفض الرفع المتاح.

ولهذا لا يمكن أن تقول إن المضخة “تعطي 30 متر رفع و10 م³/ساعة” إلا إذا كانت هذه النقطة موجودة فعلًا على منحنى الأداء.

لماذا لا تعطي المضخة أقصى ضغط وأقصى تصرف؟

نقطة التشغيل تحدد الأداء الحقيقي

المضخة لا تعمل في فراغ.

فهي متصلة بمواسير وصمامات وخزانات وأكواع وفلاتر وأجهزة أخرى.

كل هذه المكونات تشكل مقاومة أمام حركة المياه.

لذلك يتحدد الأداء الفعلي من خلال التفاعل بين:

منحنى المضخة

و:

منحنى النظام.

نقطة تقاطع الاثنين هي ما يعرف عادةً بنقطة التشغيل.

رسم مبسط لنقطة التشغيل

Head
  │
  │\       منحنى المضخة
  │ \
  │  \
  │   \     ● نقطة التشغيل
  │    \   /
  │     \ /
  │      /  منحنى النظام
  │     /
  │____/________________ Flow

هذه النقطة هي التي تحدد تقريبًا مقدار التصرف والرفع الذي ستحصل عليهما فعليًا.

مثال عملي على العلاقة بين الضغط والتصرف

مضخة تنقل المياه إلى خزان علوي

لنفترض أن لدينا مضخة تستخدم لنقل المياه إلى خزان أعلى المبنى.

في حالة معينة يكون الرفع المطلوب منخفضًا نسبيًا، فتستطيع المضخة تحقيق 15 م³/ساعة.

لكن إذا ارتفع الخزان أو زادت مقاومة المواسير، أصبح الرفع المطلوب أكبر.

قد ينخفض التصرف إلى 10 م³/ساعة.

إذا زاد الارتفاع والمقاومة أكثر، قد ينخفض التصرف إلى 6 م³/ساعة.

إذن:

زيادة الرفع المطلوب → انخفاض التصرف المحتمل، وفق منحنى المضخة.

وهذه من أهم القواعد التي يجب فهمها عند اختيار المضخة.

الفرق بين ضغط المضخة وضغط الشبكة

ضغط المضخة

عندما نتحدث عن قدرة المضخة، فإننا نقصد الطاقة التي تضيفها المضخة إلى المياه، والتي تظهر في صورة ارتفاع أو ضغط وفق ظروف النظام.

لكن الضغط الذي نراه عند مخرج المضخة لا يساوي بالضرورة الضغط الذي يصل إلى نقطة الاستخدام.

ضغط الشبكة

عندما تتحرك المياه داخل المواسير، يحدث فقد في الضغط بسبب الاحتكاك والمكونات.

لذلك قد يكون الضغط عند مخرج المضخة أعلى من الضغط الموجود عند الحنفية أو الرشاش أو الجهاز النهائي.

مثال

إذا كانت المضخة تضيف طاقة تعادل 40 متر Head، وكانت الشبكة تستهلك جزءًا من هذه الطاقة بسبب الارتفاع والاحتكاك، فإن الضغط المتبقي عند نقطة الاستخدام سيكون أقل.

وهنا تظهر أهمية حساب الرفع الكلي الديناميكي.

ما هو الرفع الكلي الديناميكي؟

Total Dynamic Head

الرفع الكلي الديناميكي هو إجمالي الارتفاع والمقاومات التي يجب على المضخة التغلب عليها حتى تحقق التصرف المطلوب.

يمكن تبسيطه إلى:

TDH = الرفع الساكن + فواقد الاحتكاك + الضغط المطلوب عند نقطة الاستخدام

وقد تضاف تفاصيل أخرى حسب طبيعة النظام.

الرفع الساكن

هو فرق الارتفاع بين مستوى المياه عند نقطة السحب ونقطة الوصول.

إذا كان الماء موجودًا في خزان أرضي والمطلوب رفعه إلى خزان أعلى بـ20 مترًا، فإن الرفع الساكن الأساسي يساوي تقريبًا 20 مترًا.

فواقد الاحتكاك

عندما تتحرك المياه داخل المواسير، تفقد جزءًا من الطاقة بسبب الاحتكاك.

وتتأثر هذه الفواقد بـ:

قطر الماسورة.

طول الماسورة.

معدل التدفق.

خشونة السطح الداخلي.

عدد الأكواع.

الصمامات.

الفلاتر.

المكونات الأخرى.

الضغط المطلوب عند نقطة الاستخدام

في بعض الأنظمة لا يكفي وصول المياه إلى الارتفاع المطلوب، بل تحتاج أيضًا إلى ضغط معين عند نقطة الاستخدام.

مثلًا، نظام ري يحتوي على رشاشات تحتاج إلى ضغط محدد للعمل بصورة صحيحة.

هنا يجب أن تضيف الضغط المطلوب إلى حسابات اختيار المضخة.

مثال عملي لحساب الرفع

الحالة

لنفترض منزلًا يحتاج إلى ضخ المياه من خزان أرضي إلى خزان علوي.

ارتفاع الخزان العلوي عن سطح الماء في الخزان السفلي = 25 مترًا.

فواقد الاحتكاك في المواسير والمكونات = 7 أمتار.

الضغط المطلوب عند نقطة الاستخدام يعادل تقريبًا 10 أمتار.

إذن:

الرفع الكلي التقريبي = 25 + 7 + 10 = 42 مترًا.

إذا كان المطلوب تصرفًا قدره 8 م³/ساعة، فيجب البحث عن مضخة تستطيع توفير:

8 م³/ساعة عند Head يقارب 42 مترًا.

وهذه العبارة أكثر دقة بكثير من قول:

“أريد مضخة 3 حصان.”

كيف يؤثر التصرف على اختيار المضخة؟

التصرف يحدد كمية المياه المطلوبة

قبل اختيار المضخة، يجب معرفة كمية المياه التي يحتاجها النظام.

في المنزل، يمكن أن يعتمد ذلك على عدد المستخدمين وعدد نقاط المياه.

في المزرعة، يعتمد على مساحة الأرض ونوع الري.

في المصنع، يعتمد على العملية الصناعية.

في الفندق، يعتمد على عدد الغرف ونمط الاستخدام.

لذلك لا توجد قيمة تصرف واحدة تصلح لجميع التطبيقات.

لا تختار تصرفًا أكبر بلا سبب

اختيار مضخة ذات تصرف أعلى من احتياجات النظام قد لا يكون ميزة.

قد يؤدي إلى:

ارتفاع استهلاك الكهرباء.

زيادة سرعة المياه.

ارتفاع بعض الفواقد.

تشغيل المضخة بعيدًا عن أفضل نقطة كفاءة.

إجهاد بعض مكونات الشبكة.

وفي بعض الحالات قد يؤدي إلى سحب المياه من المصدر بسرعة أكبر من معدل تجددها.

كيف يؤثر الضغط على اختيار المضخة؟

الضغط المطلوب يعتمد على النظام

إذا كان النظام يحتاج إلى رفع المياه إلى مكان مرتفع أو دفعها خلال شبكة مقاومة، فستحتاج المضخة إلى Head أكبر.

لكن لا ينبغي رفع الضغط أكثر من اللازم.

فالمطلوب هو الضغط الذي يحقق الأداء المطلوب، وليس أعلى ضغط ممكن.

ضغط مرتفع جدًا

إذا كانت المضخة أكبر من المطلوب، فقد يصل الضغط إلى مستويات غير مناسبة لبعض المكونات.

وقد تحتاج الشبكة إلى صمام تنظيم ضغط أو وسائل تحكم أخرى.

ضغط منخفض

إذا كان الضغط غير كافٍ، قد لا تصل المياه إلى الأماكن المطلوبة أو قد تعمل أجهزة الري والمعدات بكفاءة أقل.

العلاقة بين الحصان والضغط والتصرف

القدرة الحصانية ليست بديلًا عن منحنى الأداء

القدرة الحصانية تعبر عن قدرة الموتور على توفير الطاقة، لكنها لا تخبرك وحدها بمعدل التدفق عند ضغط معين.

يمكن أن توجد مضختان بنفس القدرة الحصانية لكن بمنحنيات أداء مختلفة.

إحداهما قد تكون مصممة لتصرف مرتفع ورفع أقل، والأخرى لتصرف أقل ورفع أعلى.

مثال

لنفترض وجود مضختين كل منهما بمحرك قدرته 5 حصان.

الأولى مصممة لتوفير تصرف كبير عند Head متوسط.

الثانية مصممة لتوفير تصرف أقل عند Head مرتفع.

إذا كان نظامك يحتاج إلى تصرف كبير ورفع متوسط، فقد تكون الأولى أفضل.

أما إذا كان يحتاج إلى رفع كبير وتصرف أقل، فقد تكون الثانية أكثر ملاءمة.

إذن:

نفس الحصان لا يعني نفس الأداء.

اقرأ المزيد عن مضخات الطرد المركزي

كيف تقرأ منحنى المضخة؟

المحور الأفقي: Flow Rate

غالبًا يمثل المحور الأفقي التصرف.

قد تجد القيم مثل:

0

5

10

15

20 م³/ساعة.

المحور الرأسي: Head

يمثل الرفع.

قد تجد:

10

20

30

40

50 مترًا.

ابحث عن نقطة التشغيل

إذا كان النظام يحتاج إلى 10 م³/ساعة عند 30 متر Head، ابحث عن هذه النقطة على الرسم.

إذا كانت النقطة قريبة من منحنى المضخة، فالمضخة قد تكون مناسبة هيدروليكيًا.

أما إذا كانت بعيدة عن منحنى الأداء، فالمضخة ليست الاختيار الصحيح لهذا النظام.

نقطة الإغلاق Shutoff Head

ما المقصود بها؟

هي حالة يكون فيها التصرف قريبًا من الصفر بينما يكون الرفع عند قيمة مرتفعة نسبيًا.

قد تبدأ بعض منحنيات المضخات عند هذه النقطة ثم ينخفض الرفع مع زيادة التصرف.

لكن لا يعني ذلك أن تشغيل المضخة دائمًا عند التصرف صفر أمر مناسب.

لماذا لا ينبغي الاعتماد على أقصى Head؟

لأن النظام يحتاج إلى تصرف فعلي.

إذا قلت إن المضخة “ترفع 60 مترًا”، فهذا قد يكون أقصى رفع عند ظروف تصرف منخفض جدًا.

لكن إذا كان المطلوب 10 م³/ساعة، يجب معرفة الرفع الذي تحققه المضخة عند هذا التصرف.

الفرق بين الضغط والتصرف في المضخات الغاطسة

المضخة الغاطسة

المضخة الغاطسة تعمل داخل الماء، وتستخدم بكثرة في الآبار والخزانات وبعض تطبيقات الصرف.

في الآبار، قد يكون المطلوب رفع المياه من عمق كبير.

وهنا يصبح الـ Head عنصرًا أساسيًا.

لكن التصرف لا يقل أهمية.

فإذا كانت المزرعة تحتاج 20 م³/ساعة، فلا يكفي اختيار مضخة تصل إلى عمق البئر فقط.

يجب أن تحقق التصرف المطلوب عند الرفع الكلي.

الفرق في التطبيقات المنزلية

مضخة تعزيز ضغط

في المنزل، قد يكون المطلوب زيادة ضغط المياه وليس رفع المياه من عمق كبير.

في هذه الحالة يكون التصميم مختلفًا.

قد تحتاج إلى مضخة تعزيز ضغط تعمل عند تصرفات متغيرة حسب عدد الحنفيات المفتوحة.

وهنا يجب اختيار المضخة بناءً على ضغط الشبكة والتصرف المتوقع.

مثال

إذا كان الضغط منخفضًا عند فتح دش واحد، فقد تحتاج المضخة إلى توفير ضغط إضافي عند تصرف محدد.

لكن إذا فتحت عدة نقاط مياه في الوقت نفسه، سيزداد التصرف المطلوب، وقد يتغير الضغط.

لذلك يجب أن تكون المضخة مناسبة لنطاق التشغيل وليس لحالة واحدة فقط.

الضغط والتصرف في مضخات الآبار

عمق البئر ليس هو التصرف

في الآبار، قد يركز البعض على عمق البئر فقط.

لكن يجب معرفة:

منسوب المياه.

منسوب المياه أثناء الضخ.

إنتاجية البئر.

التصرف المطلوب.

ارتفاع نقطة الوصول.

طول المواسير.

فواقد الاحتكاك.

كل هذه البيانات تحدد المضخة.

مثال تطبيقي

بئر عمقه 80 مترًا.

منسوب المياه أثناء الضخ 50 مترًا.

الخزان على ارتفاع 10 أمتار فوق سطح الأرض.

التصرف المطلوب 8 م³/ساعة.

الرفع الرأسي التقريبي:

50 + 10 = 60 مترًا.

ثم تضاف فواقد الاحتكاك والضغط المطلوب.

إذن لا ينبغي اختيار مضخة “80 مترًا” لمجرد أن البئر عمقه 80 مترًا.

بل يجب البحث عن مضخة تحقق 8 م³/ساعة عند الرفع الكلي الفعلي.

الضغط والتصرف في مضخات الري

لماذا التصرف مهم جدًا في الزراعة؟

في الري، كمية المياه التي تصل إلى الأرض خلال فترة محددة عنصر أساسي.

إذا كان النظام يحتاج إلى 30 م³/ساعة، فإن اختيار مضخة لا توفر سوى 15 م³/ساعة سيؤدي إلى عدم تحقيق الاحتياج.

لكن رفع التصرف أكثر من اللازم قد يسبب مشكلات أخرى.

تأثير الضغط على الرشاشات

في شبكات الري بالرش، يحتاج الرشاش إلى ضغط مناسب.

إذا كان الضغط منخفضًا، قد لا ينتظم الرش.

وإذا كان مرتفعًا جدًا، قد يتغير أداء الرشاش أو تزيد الضغوط على المكونات.

إذن يجب اختيار المضخة لتحقيق التصرف والضغط معًا.

الضغط والتصرف في مضخات مكافحة الحريق

لماذا تختلف هذه الأنظمة؟

أنظمة مكافحة الحريق لها متطلبات خاصة جدًا، ولا يكفي فيها اختيار المضخة بناءً على الاستخدام العادي.

يجب أن تحقق المضخة متطلبات التدفق والضغط المطلوبة للنظام، مع مراعاة المعايير والكود المستخدم في المشروع.

التصرف والضغط هنا مرتبطان بالسلامة

في هذه التطبيقات، يجب التأكد من أن المضخة قادرة على توفير المياه المطلوبة عند الضغط المطلوب في نقاط الحماية.

ولهذا تتم دراسة منحنيات المضخة والحالات المختلفة بعناية.

تأثير قطر المواسير على التصرف والضغط

الماسورة جزء من النظام

قد تكون لديك مضخة ممتازة، لكن إذا كان خط المياه صغيرًا جدًا، فقد تتعرض لفواقد كبيرة.

فكلما زادت مقاومة المواسير، زاد الـ Head الذي يحتاج النظام إليه عند نفس التصرف.

مثال

لنفترض أن مضخة معينة تعمل جيدًا عند 10 م³/ساعة.

إذا تم توصيلها بشبكة ذات مواسير صغيرة جدًا، فقد تزداد الفواقد.

وبالتالي يصبح النظام بحاجة إلى Head أعلى.

وعلى منحنى المضخة، يؤدي ذلك غالبًا إلى انخفاض نقطة التشغيل في اتجاه تصرف أقل.

وهذا يعني أن تغيير المواسير يمكن أن يغير أداء المضخة الفعلي دون تغيير المضخة نفسها.

تأثير طول المواسير

خط قصير

في خط قصير، قد تكون فواقد الاحتكاك محدودة نسبيًا.

خط طويل

في خط طويل، يمكن أن تصبح الفواقد عنصرًا كبيرًا من إجمالي الرفع.

لذلك قد تحتاج إلى مضخة مختلفة لنفس التصرف إذا تغير طول خط الطرد بشكل كبير.

مثال

مضخة تضخ المياه إلى خزان قريب قد تحقق 15 م³/ساعة.

لكن إذا تم تمديد الخط لمسافة كبيرة، فقد ينخفض التصرف الفعلي بسبب زيادة الفواقد.

وهنا لا يكون السبب ضعف المضخة بالضرورة، وإنما تغير مقاومة النظام.

تأثير الأكواع والصمامات والفلاتر

لماذا لا نحسب طول الماسورة فقط؟

المياه لا تتحرك داخل خط مستقيم فقط.

هناك أكواع وصمامات وقطع انتقال وفلاتر ومداخل ومخارج.

كل عنصر يسبب فقدًا في الطاقة.

ولهذا يجب إدخال هذه المكونات في حسابات النظام، خصوصًا عندما يكون التصرف مرتفعًا أو الخط طويلًا.

ضغط المياه ومعدل التدفق في المباني المرتفعة

لماذا تحتاج الأبراج إلى ضغط أعلى؟

كلما ارتفعت نقطة الاستخدام عن مصدر المياه، زاد الرفع المطلوب للوصول إليها.

ولهذا تحتاج المباني المرتفعة إلى أنظمة ضخ مصممة بعناية.

لكن الضغط عند أسفل المبنى قد يصبح مرتفعًا جدًا إذا تم تصميم النظام ليعطي ضغطًا كبيرًا للأدوار العليا دون تقسيم مناسب.

لذلك تستخدم بعض المباني مناطق ضغط مختلفة أو أنظمة تعزيز منفصلة.

مثال مبسط

إذا كان لدينا مبنى بارتفاع 60 مترًا، فلا يكفي أن نقول إن المضخة يجب أن تكون “60 مترًا”.

يجب إضافة:

فواقد الاحتكاك.

الضغط المطلوب عند نقطة الاستخدام.

أي متطلبات أخرى للنظام.

ثم اختيار المضخة بناءً على التصرف المطلوب عند إجمالي الرفع.

ماذا يحدث عندما يتغير الطلب؟

زيادة عدد نقاط الاستخدام

عندما يفتح المستخدمون عدة حنفيات في الوقت نفسه، يزيد معدل التدفق المطلوب.

إذا كانت المضخة ونظام التحكم قادرين على التعامل مع هذا التغير، يتم تعديل نقطة التشغيل وفقًا لذلك.

لكن إذا كانت المضخة صغيرة، فقد ينخفض الضغط بصورة ملحوظة عند زيادة التصرف.

انخفاض الطلب

عندما يغلق معظم المستخدمين نقاط المياه، ينخفض التصرف.

في بعض الأنظمة قد يرتفع الضغط.

ولهذا تحتاج أنظمة تعزيز الضغط الحديثة إلى وسائل تحكم مناسبة للحفاظ على أداء مستقر.

المضخات ذات السرعة المتغيرة

كيف يساعد VFD؟

يمكن استخدام محرك متغير السرعة في بعض الأنظمة لتعديل سرعة المضخة حسب الطلب.

إذا كان الطلب منخفضًا، يمكن تقليل السرعة.

وعندما يرتفع الطلب، يمكن زيادة السرعة ضمن حدود التصميم.

هذا قد يساعد على تحسين التحكم وتقليل استهلاك الطاقة في بعض التطبيقات.

هل VFD مناسب لكل مضخة؟

لا.

يجب التأكد من توافق الموتور والمضخة ووحدة التحكم، ومن طريقة التبريد ونطاق السرعة وحدود التشغيل.

كما يجب ضبط النظام بحيث لا يعمل خارج نطاق الأداء المسموح.

اقرأ المزيد عن كتالوج مضخة المياه

الضغط والتصرف والكفاءة

أين تكون أفضل كفاءة؟

لكل مضخة نطاق تشغيل تكون فيه كفاءتها أفضل.

ويشار غالبًا إلى أفضل نقطة كفاءة باسم BEP – Best Efficiency Point.

ليس الهدف دائمًا تشغيل المضخة عند أقصى تصرف أو أقصى ضغط، وإنما تشغيلها بالقرب من النطاق الذي صممت للعمل فيه بكفاءة مناسبة.

لماذا يهم ذلك؟

العمل بعيدًا عن نطاق الكفاءة قد يؤدي إلى:

زيادة استهلاك الطاقة.

ارتفاع الأحمال على بعض الأجزاء.

زيادة الاهتزاز.

زيادة احتمالات التآكل.

تقليل العمر التشغيلي لبعض المكونات.

لذلك يجب أن تكون نقطة التشغيل مناسبة ليس فقط من ناحية التصرف والضغط، بل أيضًا من ناحية الكفاءة.

مثال عملي على اختيار مضخة

بيانات المشروع

لدينا مبنى يحتاج إلى:

تصرف = 12 م³/ساعة.

الرفع الساكن = 30 مترًا.

فواقد الاحتكاك = 8 أمتار.

الضغط المطلوب عند نقطة الاستخدام = 12 مترًا.

إذن:

TDH = 30 + 8 + 12 = 50 مترًا تقريبًا.

الآن نبحث عن مضخة تستطيع تحقيق:

12 م³/ساعة عند 50 متر Head.

إذا كانت هناك مضخة تعطي 12 م³/ساعة عند 50 مترًا، فهذا أفضل من اختيار مضخة تعطي 12 م³/ساعة عند 20 مترًا فقط.

وفي الوقت نفسه، إذا كانت مضخة أخرى تعطي 12 م³/ساعة عند 80 مترًا، فهذا لا يعني تلقائيًا أنها أفضل.

فقد تكون أكبر من المطلوب وتعمل عند نقطة غير مثالية للنظام.

مثال عملي آخر: مقارنة مضختين

المضخة الأولى

قدرتها 3 حصان.

تعطي:

5 م³/ساعة عند 50 مترًا.

10 م³/ساعة عند 35 مترًا.

15 م³/ساعة عند 20 مترًا.

المضخة الثانية

قدرتها 3 حصان أيضًا.

تعطي:

5 م³/ساعة عند 70 مترًا.

10 م³/ساعة عند 50 مترًا.

15 م³/ساعة عند 30 مترًا.

إذا كان النظام يحتاج إلى 10 م³/ساعة عند 50 مترًا، فإن المضخة الثانية تبدو أكثر ملاءمة من الناحية الهيدروليكية.

رغم أن الاثنين لديهما نفس القدرة الاسمية.

وهذا المثال يوضح لماذا لا يمكن اختيار المضخة من خلال الحصان فقط.

ماذا يعني معدل التدفق الاسمي؟

لا تأخذ الرقم بمعزل عن الظروف

عندما ترى على المضخة رقمًا مثل 20 م³/ساعة، يجب أن تسأل:

عند أي Head؟

عند أي ضغط؟

ما نقطة التشغيل؟

لأن التصرف قد يكون أعلى عند ضغط منخفض وأقل عند ضغط مرتفع.

لماذا تكتب الشركات منحنيات الأداء؟

لأن الرقم الواحد لا يمكنه وصف أداء المضخة في جميع ظروف التشغيل.

المنحنى يعطي صورة أكثر دقة عن العلاقة بين التصرف والرفع.

الفرق بين التصرف النظري والتصرف الفعلي

التصرف النظري

قد تشير بعض الحسابات إلى تصرف معين بناءً على قدرة المضخة.

لكن الأداء الفعلي يتأثر بالنظام.

التصرف الفعلي

هو ما تحصل عليه بالفعل عند نقطة التشغيل.

قد يكون أقل من الرقم المتوقع بسبب:

ارتفاع الفواقد.

تغير مستوى المياه.

انسداد الفلتر.

صغر قطر المواسير.

تغير سرعة المضخة.

وجود مشكلة في المضخة.

اختيار مضخة غير مناسبة.

انخفاض التصرف: أهم الأسباب

انسداد أو اتساخ المكونات

إذا كان هناك فلتر مسدود أو صمام غير مفتوح بالكامل، فقد يقل التدفق.

ارتفاع الرفع

إذا تغيرت ظروف النظام وأصبح الرفع أكبر، قد ينخفض التصرف وفق منحنى المضخة.

انخفاض مستوى المياه

في الآبار، انخفاض مستوى المياه أثناء التشغيل قد يغير ظروف السحب والرفع.

تلف المضخة

تآكل المروحة أو وجود مشكلة ميكانيكية يمكن أن يقلل الأداء.

انخفاض الضغط: أهم الأسباب

زيادة التصرف

إذا تم فتح نقاط استخدام كثيرة، فقد ينخفض الضغط لأن المضخة تعمل عند تصرف أعلى.

زيادة الفواقد

المواسير الصغيرة أو الطويلة قد تسبب انخفاضًا في الضغط.

اختيار مضخة غير مناسبة

قد لا تكون المضخة قادرة على توفير الضغط المطلوب عند التصرف المطلوب.

مشكلة في التحكم

قد تكون إعدادات جهاز التحكم أو حساس الضغط غير مناسبة.

هل يمكن زيادة الضغط دون تغيير المضخة؟

تقليل الفواقد

أحيانًا يمكن تحسين الضغط عند نقطة الاستخدام من خلال تقليل مقاومة النظام.

مثل:

اختيار قطر مناسب للمواسير.

تنظيف الفلاتر.

فتح الصمامات بالكامل.

تقليل المكونات غير الضرورية.

إصلاح التسريبات.

لكن إذا كانت المضخة نفسها غير قادرة على توفير الأداء المطلوب، فلن تكفي هذه الإجراءات.

تقليل التصرف

في بعض الحالات، تقليل التصرف المطلوب يؤدي إلى ارتفاع الـ Head المتاح من المضخة، وفق منحنى الأداء.

لكن لا يعني ذلك أن الحل هو خفض التصرف دائمًا؛ يجب أن يتوافق النظام مع احتياجات المستخدم.

كيف يؤثر ضغط المياه على الأجهزة؟

الأجهزة المنزلية

ضغط المياه المرتفع جدًا قد يؤثر في بعض الخلاطات والسخانات والأجهزة المتصلة بالشبكة.

ولهذا تستخدم في بعض الأنظمة منظمات ضغط.

أنظمة الري

الضغط غير المناسب يؤثر على الرشاشات والنقاطات.

الأنظمة الصناعية

قد يكون الضغط المرتفع أو المنخفض سببًا في عدم استقرار العملية.

لذلك يجب تصميم النظام وفق متطلبات المعدات.

جدول مبسط لفهم الفرق

العنصر	التصرف Flow Rate	الضغط / Head
ماذا يمثل؟	كمية المياه المنقولة خلال زمن	الطاقة اللازمة لدفع المياه
وحدات شائعة	م³/ساعة، لتر/دقيقة	بار، متر Head
يتأثر بـ	طلب النظام ومقاومته	الارتفاع والفواقد والضغط المطلوب
علاقته بالمضخة	يحدد كمية المياه	يحدد قدرة الرفع
عند زيادة مقاومة النظام	غالبًا يقل التصرف	يزيد الرفع المطلوب
طريقة الاختيار	حسب احتياج المياه	حسب ارتفاع وفواقد النظام

كيف تختار المضخة بناءً على الضغط والتصرف؟

الخطوة الأولى: حدد التصرف المطلوب

حدد كمية المياه التي يحتاجها النظام.

الخطوة الثانية: حدد الارتفاع

احسب فرق الارتفاع بين مصدر المياه ونقطة الوصول.

الخطوة الثالثة: احسب الفواقد

أدخل فواقد المواسير والأكواع والصمامات والفلاتر.

الخطوة الرابعة: حدد الضغط النهائي

اعرف الضغط المطلوب عند نقطة الاستخدام.

الخطوة الخامسة: احسب TDH

اجمع العناصر السابقة للحصول على الرفع الكلي المطلوب.

الخطوة السادسة: راجع منحنى المضخة

ابحث عن مضخة تحقق التصرف المطلوب عند الرفع المطلوب.

الخطوة السابعة: تحقق من الكفاءة

تأكد من أن نقطة التشغيل تقع ضمن نطاق مناسب من منحنى المضخة.

الخطوة الثامنة: تحقق من القدرة

بعد تحديد النقطة الهيدروليكية، تحقق من قدرة الموتور ومتطلبات الكهرباء.

اقرأ المزيد عن كيف تعمل مضخة المياه

الضغط والتصرف أساس اختيار مضخة المياه

فهم الضغط والتصرف في المضخات هو الخطوة الأساسية لاختيار مضخة مياه مناسبة، لأن قدرة المضخة بالحصان وحدها لا تكشف الأداء الحقيقي.

التصرف أو Flow Rate يحدد كمية المياه التي تستطيع المضخة نقلها خلال فترة زمنية، بينما يرتبط الضغط أو الـ Head بقدرة المضخة على رفع المياه والتغلب على الارتفاع وفواقد الاحتكاك والضغط المطلوب عند نقطة الاستخدام.

والعلاقة بين الاثنين مهمة جدًا في مضخات الطرد المركزي؛ فمع زيادة الرفع المطلوب، ينخفض التصرف عادةً وفق منحنى أداء المضخة. لذلك لا يصح القول إن المضخة تعطي تصرفًا محددًا دون تحديد الضغط أو الـ Head الذي يتحقق عنده هذا التصرف.

وعند اختيار المضخة يجب البدء بتحديد احتياجات النظام، ثم حساب الرفع الساكن، وفواقد الاحتكاك، والضغط المطلوب، للوصول إلى الرفع الكلي الديناميكي TDH. بعد ذلك يتم البحث في منحنيات المضخات عن موديل يحقق معدل التدفق المطلوب عند هذا الرفع.

كما يجب مراعاة قطر وطول المواسير، وعدد الأكواع والصمامات والفلاتر، ومستوى المياه في الآبار، ونوع الاستخدام، وطريقة التحكم، والكفاءة، وقدرة الموتور.

والقاعدة الأهم هي:

لا تختار المضخة بناءً على الحصان فقط، ولا بناءً على التصرف وحده، ولا بناءً على أقصى ضغط فقط.

الاختيار الصحيح هو الذي يحقق التصرف المطلوب عند الضغط أو الرفع المطلوب، وفي نقطة تشغيل مناسبة للمضخة والنظام.

فإذا كان المنزل يحتاج إلى 8 م³/ساعة عند 40 متر Head، يجب أن تبحث عن مضخة تحقق هذه النقطة، وليس عن مضخة مكتوب عليها فقط “8 م³/ساعة” أو “40 متر”.

وبالمثل، إذا كان نظام الري يحتاج إلى تصرف كبير مع ضغط محدد لتشغيل الرشاشات، فيجب اختيار المضخة وفق هذه المتطلبات مجتمعة.

إن فهم العلاقة بين معدل التدفق وضغط المياه يوفر المال عند الشراء، ويقلل استهلاك الكهرباء، ويحسن أداء الشبكة، ويحد من الأعطال الناتجة عن تشغيل المضخة خارج نطاقها المناسب.
