كيف تعمل مضخة المياه من الداخل؟

تُعد مضخة المياه من أهم المعدات التي نعتمد عليها يوميًا دون أن نفكر كثيرًا في طريقة عملها. فعندما تفتح صنبور المياه في منزل متعدد الطوابق، أو تشغّل نظام الري في مزرعة، أو تنقل المياه من خزان أرضي إلى خزان علوي، فإن هناك نظامًا هيدروليكيًا يعمل في الخلفية لضمان وصول المياه بالكمية والضغط المناسبين.

لكن كيف تعمل مضخة المياه من الداخل؟ وما الذي يحدث للمياه منذ لحظة دخولها إلى المضخة حتى خروجها إلى شبكة المواسير؟ وما وظيفة المكره والمحور والمحرك وجسم المضخة وفتحة السحب والطرد؟ ولماذا تختلف المضخات في قدرتها على رفع المياه وضغطها؟

فهم آلية عمل المضخة لا يهم المهندسين والفنيين فقط، بل يفيد أيضًا أصحاب المنازل والمزارع والمنشآت التجارية؛ لأن معرفة المكونات الأساسية وطريقة انتقال المياه تساعد في اختيار المضخة المناسبة، وفهم أسباب ضعف الضغط، واكتشاف بعض الأعطال قبل أن تتفاقم.

في هذا الدليل سنشرح طريقة عمل مضخة المياه من الداخل بأسلوب مبسط، بداية من مصدر الطاقة، مرورًا بالمحرك والمكره، وحتى خروج المياه إلى شبكة الاستخدام، مع توضيح أهم مكونات المضخة والعلاقة بينها، والفرق بين السحب والرفع والضغط والتدفق، والأخطاء الشائعة عند اختيار أو تشغيل المضخات.

اقرأ المزيد عن مضخة مياه للمزرعة

ما هي مضخة المياه؟

تعريف مبسط لمضخة المياه

مضخة المياه هي جهاز ميكانيكي وظيفته الأساسية إضافة طاقة إلى المياه حتى تتمكن من الانتقال من مكان إلى آخر أو الوصول إلى ارتفاع أو ضغط معين.

بعبارة أبسط، المضخة لا “تصنع” المياه، ولا تقوم بخلق الضغط من العدم، وإنما تستقبل طاقة من مصدر خارجي، غالبًا محرك كهربائي أو محرك احتراق، ثم تنقل جزءًا من هذه الطاقة إلى المياه.

يمكن استخدام المضخة من أجل:

• نقل المياه بين الخزانات.
• رفع المياه إلى الأدوار العليا.
• زيادة ضغط المياه.
• ري الأراضي الزراعية.
• سحب المياه من الآبار.
• تشغيل أنظمة الرش.
• تغذية المباني بالمياه.
• تدوير المياه في بعض الأنظمة.
• نقل المياه في التطبيقات الصناعية.

الفكرة الأساسية لعمل المضخة

يمكن تلخيص آلية العمل في سلسلة بسيطة:

مصدر طاقة → محرك → محور دوران → مكره → طاقة للمياه → ضغط وتدفق → خروج المياه

وهذه السلسلة هي المفتاح لفهم طريقة عمل معظم المضخات الديناميكية، وخصوصًا المضخات الطاردة المركزية المستخدمة على نطاق واسع في تطبيقات المياه.

كيف تعمل مضخة المياه بشكل مبسط؟

المرحلة الأولى: وصول الطاقة

تحتاج المضخة إلى مصدر طاقة.

في المضخات المنزلية والكثير من المضخات التجارية يكون المصدر هو الكهرباء.

تصل الكهرباء إلى المحرك، فيبدأ المحرك بالدوران.

المرحلة الثانية: دوران المحور

المحرك متصل بمحور أو عمود دوران.

عندما يدور المحرك، يدور معه المحور.

هذا المحور ينقل الحركة إلى المكره الموجود داخل جسم المضخة.

المرحلة الثالثة: دوران المكره

المكره هو أحد أهم مكونات المضخة.

عندما يدور المكره، فإنه يتفاعل مع المياه الموجودة داخله، ويعمل على زيادة طاقتها.

المرحلة الرابعة: تحرك المياه من منطقة السحب

نتيجة حركة المكره وتوزيع الضغط داخل المضخة، تدخل المياه من فتحة السحب باتجاه المكره.

المرحلة الخامسة: انتقال المياه إلى منطقة الطرد

بعد حصول المياه على الطاقة، تتحرك باتجاه جسم المضخة ثم إلى فتحة الطرد.

المرحلة السادسة: انتقال المياه في المواسير

تخرج المياه من المضخة إلى شبكة المواسير، وتتحرك نحو:

• الخزان.
• الصنبور.
• الرشاش.
• شبكة الري.
• المبنى.
• أي نقطة استخدام أخرى.

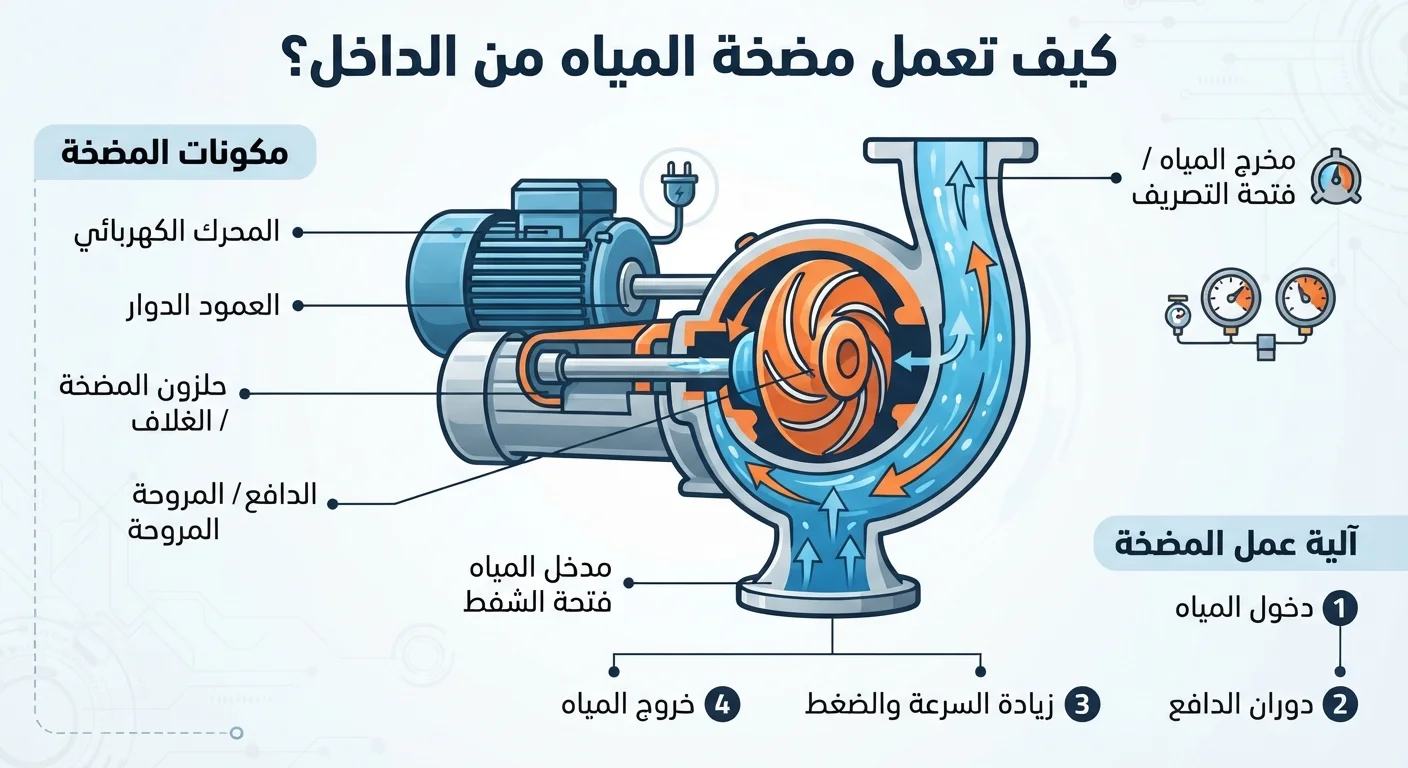

رسم مبسط لآلية عمل المضخة

يمكن تصور المسار الداخلي للمياه بهذه الصورة:

هذا الرسم يمثل الفكرة العامة، بينما يختلف الشكل الداخلي والتفاصيل الهندسية حسب نوع المضخة.

ما أهم مكونات المضخة؟

المحرك

المحرك هو مصدر الحركة الميكانيكية في المضخة.

في المضخات الكهربائية، يحول المحرك الطاقة الكهربائية إلى حركة دورانية.

المكره

المكره أو Impeller هو العنصر الدوار الذي ينقل الطاقة إلى المياه.

ويُعد من أهم أجزاء المضخة الطاردة المركزية.

محور الدوران

المحور أو Shaft ينقل الحركة الدورانية من المحرك إلى المكره.

جسم المضخة

جسم المضخة أو Pump Casing يحتوي المكونات الداخلية ويوجه المياه من منطقة السحب إلى منطقة الطرد.

فتحة السحب

هي النقطة التي تدخل منها المياه إلى المضخة.

فتحة الطرد

هي النقطة التي تخرج منها المياه بعد حصولها على الطاقة.

الأختام الميكانيكية

تساعد في منع تسرب المياه من منطقة دوران المحور.

الرولمان بلي

في بعض التصميمات توجد محامل تساعد على دعم الأجزاء الدوارة وتقليل الاحتكاك.

كيف تتحرك المياه داخل المضخة؟

من السحب إلى المكره

عندما تدخل المياه إلى المضخة، تصل إلى منطقة المكره.

المكره يحتوي على ريش أو شفرات مصممة هندسيًا لتوجيه المياه.

عندما يدور المكره، تتعرض المياه لقوة تؤدي إلى تحريكها باتجاه الخارج.

من المكره إلى جسم المضخة

تخرج المياه من المكره بسرعة وطاقة أعلى.

بعد ذلك تدخل إلى منطقة التجميع داخل جسم المضخة.

من جسم المضخة إلى الطرد

يقوم تصميم جسم المضخة بتوجيه المياه إلى فتحة الطرد، حيث تنتقل إلى شبكة المواسير.

ما وظيفة المكره بالضبط؟

المكره ليس مجرد مروحة

من الشائع تشبيه المكره بالمروحة، وهذا التشبيه يساعد على فهم الحركة لكنه ليس دقيقًا بالكامل.

المكره عنصر هيدروليكي مصمم وفق هندسة محددة لتحقيق علاقة مناسبة بين:

• التصرف.
• الرفع.
• السرعة.
• الكفاءة.

شكل الريش وزاويتها وقطر المكره تؤثر في أداء المضخة.

ماذا يحدث عندما يدور المكره؟

يؤثر دوران المكره في المياه الموجودة حوله.

تتحرك المياه من منطقة المكره الداخلية نحو الخارج، وتنتقل الطاقة الميكانيكية من المكره إلى المياه.

هذه الطاقة تظهر في صورة:

• سرعة.
• ضغط.
• قدرة على التغلب على مقاومة النظام.

لماذا تدخل المياه إلى المضخة؟

بسبب فرق الضغط والحركة الهيدروليكية

عندما تعمل المضخة، يتغير توزيع الضغط داخلها.

في المضخات الطاردة المركزية، يؤدي دوران المكره إلى تحريك المياه من منطقة المركز نحو الخارج.

هذا يساعد على استمرار دخول المياه من جهة السحب، بشرط أن تكون ظروف السحب مناسبة.

لذلك لا يمكن للمضخة أن تعمل بصورة صحيحة إذا لم تتوافر المياه وظروف السحب المطلوبة.

هل المضخة “تسحب” المياه فعلًا؟

كلمة السحب مفيدة لكنها تحتاج إلى فهم دقيق

في الاستخدام اليومي نقول:

المضخة تسحب المياه من الخزان.

لكن هندسيًا، لا تقوم المضخة ببساطة بجذب المياه لمسافة غير محدودة.

الموضوع مرتبط بضغط الهواء والضغط داخل خط السحب وظروف النظام.

ولهذا توجد حدود حقيقية لما يمكن للمضخة تحقيقه من السحب، خصوصًا عندما تكون المضخة فوق مستوى المياه.

اقرأ المزيد عن طلمبة مياه للبئر

لماذا لا تستطيع المضخة رفع المياه لأي ارتفاع؟

لأن الطاقة محدودة

كل مضخة لها قدرة هيدروليكية محددة.

إذا كان الارتفاع كبيرًا جدًا مقارنة بقدرة المضخة، فلن تتمكن من توفير التدفق المطلوب.

كما أن ارتفاع المياه ليس العامل الوحيد.

هناك أيضًا:

• الاحتكاك.
• طول المواسير.
• قطر المواسير.
• الأكواع.
• المحابس.
• الفلاتر.
• فرق الضغط المطلوب عند نقطة الاستخدام.

لذلك يتم اختيار المضخة وفق الرفع الكلي وليس الارتفاع الرأسي فقط.

ما المقصود بتدفق المياه؟

Flow Rate

التدفق أو التصرف هو كمية المياه التي تستطيع المضخة نقلها خلال فترة زمنية معينة.

يمكن التعبير عنه مثلًا بـ:

• لتر/دقيقة.
• متر مكعب/ساعة.
• لتر/ثانية.

فإذا كانت المضخة تعطي:

10 م³/ساعة

فهذا يعني أن نقطة التشغيل المحددة للمضخة مرتبطة بتدفق يبلغ 10 أمتار مكعبة في الساعة.

لكن يجب الانتباه إلى أن التصرف ليس رقمًا ثابتًا لكل ظروف التشغيل؛ فهو يتغير وفق الرفع ومقاومة الشبكة.

ما المقصود بالرفع؟

Head

الرفع هو طريقة للتعبير عن الطاقة التي تضيفها المضخة إلى المياه لكل وحدة وزن.

وغالبًا يتم التعبير عنه بالمتر.

فعندما نقول إن مضخة لديها قدرة على تحقيق:

50 متر Head

فهذا لا يعني بالضرورة أنها ستعطي تدفقًا معينًا عند ارتفاع 50 مترًا.

بل يجب الرجوع إلى منحنى المضخة لمعرفة العلاقة بين:

التدفق والرفع.

الفرق بين الرفع والضغط

الرفع ليس مجرد ارتفاع المبنى

الـ Head يشمل أكثر من فرق الارتفاع.

يمكن أن يتكون الرفع الكلي من:

الرفع الساكن + فقد الاحتكاك + الضغط المطلوب عند نقطة الاستخدام

لذلك إذا كان لديك مبنى ارتفاعه 20 مترًا، فقد تحتاج المضخة إلى أكثر من 20 متر Head.

مثال مبسط

لنفترض أن:

• فرق الارتفاع = 20 مترًا.
• خسائر المواسير = 8 أمتار.
• الضغط المطلوب عند نقطة الاستخدام يعادل 12 مترًا.

إذن الرفع التقريبي المطلوب:

20 + 8 + 12 = 40 مترًا

وبالتالي لا يكفي اختيار مضخة قادرة على رفع 20 مترًا فقط.

كيف تتحول الطاقة الكهربائية إلى طاقة للمياه؟

الكهرباء تبدأ العملية

المحرك الكهربائي يستقبل الطاقة من الشبكة الكهربائية.

المجال الكهرومغناطيسي يحرك المحرك

داخل المحرك توجد ملفات ومكونات كهربائية ومغناطيسية تجعل الجزء الدوار يتحرك.

الدوران ينتقل إلى المضخة

يتصل المحرك بالمحور.

المحور يدير المكره

المكره يدور بسرعة محددة.

المكره ينقل الطاقة للمياه

تتحول الطاقة الميكانيكية إلى طاقة هيدروليكية.

وهكذا تنتقل المياه من مصدرها إلى المكان المطلوب.

ما الفرق بين المحرك والمضخة؟

المحرك يولد الحركة

المحرك وظيفته توفير الطاقة الميكانيكية الدورانية.

المضخة تستفيد من الحركة

المضخة تستخدم هذه الحركة لنقل الطاقة إلى المياه.

لذلك يمكن أن نقول:

المحرك = مصدر الحركة

المضخة = الجزء الذي ينقل الطاقة إلى السائل

وهما يعملان معًا كنظام واحد.

هل كل مضخات المياه تعمل بالطريقة نفسها؟

لا

هناك أنواع متعددة من المضخات.

من أهمها:

• المضخات الطاردة المركزية.
• المضخات الغاطسة.
• المضخات الترددية.
• المضخات الترسية.
• المضخات المحورية.
• مضخات الإزاحة الموجبة.

لكن أكثر التطبيقات الشائعة للمياه تعتمد على المضخات الطاردة المركزية أو التصميمات المبنية عليها.

كيف تعمل المضخة الطاردة المركزية؟

دخول المياه من المركز

تدخل المياه إلى منطقة المكره.

دوران المكره

يدور المكره بسرعة عالية.

انتقال المياه نحو الخارج

تتحرك المياه من منطقة العين أو المركز باتجاه محيط المكره.

زيادة الطاقة

تكتسب المياه طاقة من المكره.

التحول داخل جسم المضخة

يساعد جسم المضخة في تحويل جزء من سرعة المياه إلى ضغط مفيد وتوجيه التدفق نحو الطرد.

خروج المياه

تغادر المياه المضخة وتدخل إلى الشبكة.

رسم مبسط للمضخة الطاردة المركزية

الرسم السابق يوضح بصورة مبسطة أن المياه تدخل من جهة السحب، وتتفاعل مع المكره، ثم تتحرك نحو منطقة الطرد.

ما هي عين المكره؟

Eye of the Impeller

في العديد من المضخات الطاردة المركزية، توجد منطقة في مركز المكره تسمى عين المكره.

تدخل المياه إلى هذه المنطقة ثم تتحرك خلال قنوات المكره نحو الخارج.

تصميم العين مهم جدًا بالنسبة إلى ظروف السحب واحتمالية حدوث التجويف.

ما هو التجويف Cavitation؟

مشكلة مهمة في المضخات

التجويف هو ظاهرة تحدث عندما ينخفض الضغط المحلي في السائل إلى مستوى يسمح بتكوين فقاعات بخار، ثم تنهار هذه الفقاعات في مناطق ذات ضغط أعلى.

يمكن أن يؤدي ذلك إلى:

• ضوضاء.
• اهتزاز.
• تآكل أسطح المكره.
• انخفاض الأداء.
• تلف المضخة إذا استمر لفترة طويلة.

لماذا يحدث التجويف؟

من الأسباب المحتملة

• انخفاض مستوى المياه.
• خط سحب طويل جدًا.
• قطر ماسورة سحب صغير.
• انسداد في خط السحب.
• ارتفاع المضخة فوق مصدر المياه أكثر من اللازم.
• درجة حرارة مياه مرتفعة.
• تشغيل المضخة في ظروف غير مناسبة.

كيف يبدو صوت التجويف؟

قد يسمع المشغل صوتًا يشبه:

الحصى أو الطرق داخل المضخة.

لكن لا ينبغي الاعتماد على الصوت وحده للتشخيص؛ لأن الاهتزازات والضوضاء يمكن أن يكون لها أسباب أخرى.

ما معنى NPSH؟

مفهوم مهم لفهم السحب

NPSH هو اختصار لـ:

Net Positive Suction Head

وهو مفهوم يستخدم لتقييم ظروف السحب ومنع التجويف.

هناك:

NPSH Available

وهو المتاح من النظام.

و:

NPSH Required

وهو المطلوب للمضخة عند ظروف تشغيل معينة.

بشكل عام يجب أن يكون المتاح مناسبًا وأعلى من المطلوب بهامش آمن وفق تصميم النظام وتوصيات الشركة المصنعة.

لماذا خط السحب مهم جدًا؟

لأن دخول المياه للمضخة يجب أن يكون مستقرًا

خط السحب غير المصمم جيدًا قد يؤدي إلى:

• انخفاض التدفق.
• دخول الهواء.
• فقد كبير في الضغط.
• زيادة احتمال التجويف.
• ضعف أداء المضخة.

لذلك لا يكفي شراء مضخة ممتازة إذا كان نظام السحب مصممًا بشكل سيئ.

ماذا يحدث إذا دخل الهواء إلى المضخة؟

قد تفقد المضخة قدرتها على الضخ

في بعض المضخات، وجود الهواء يمكن أن يمنع تكوين ظروف التشغيل الهيدروليكية المطلوبة.

وقد تظهر أعراض مثل:

• عدم خروج المياه.
• خروج مياه متقطعة.
• صوت غير طبيعي.
• ضعف التدفق.
• عدم استقرار الضغط.

ولهذا السبب تعد عملية Priming مهمة في أنواع معينة من المضخات.

ما المقصود بعملية Priming؟

تجهيز المضخة بالمياه

في بعض المضخات الطاردة المركزية التقليدية، يجب أن تكون المضخة مملوءة بالمياه قبل التشغيل.

إذا كانت المضخة غير ذاتية التحضير، فقد تحتاج إلى طرد الهواء وملء جسم المضخة وخط السحب وفق تصميم النظام.

هل كل المضخات تحتاج إلى Priming؟

لا

يعتمد ذلك على التصميم.

هناك مضخات:

• تحتاج إلى تحضير.
• ذاتية التحضير.
• غاطسة، ولا تحتاج إلى نفس مفهوم التحضير لأن المضخة تكون مغمورة بالمياه.

لذلك يجب اتباع تعليمات الشركة المصنعة.

ما وظيفة جسم المضخة؟

توجيه المياه

جسم المضخة ليس مجرد غطاء للمكونات.

إنه مصمم لتوجيه التدفق وتقليل الخسائر وتحويل جزء من الطاقة الحركية إلى ضغط وفق التصميم.

حماية المكونات

كما يحافظ على المكونات الداخلية ويحتوي الضغط الناتج.

ما هو الـ Volute؟

الحلزون داخل بعض المضخات

في المضخات الطاردة المركزية ذات جسم الحلزون، يوجد مسار حلزوني يتسع تدريجيًا.

هذا التصميم يساعد على تجميع المياه الخارجة من المكره وتوجيهها نحو الطرد، مع تقليل سرعة التدفق تدريجيًا وتحويل جزء من الطاقة الحركية إلى ضغط.

ما هو الـ Diffuser؟

مكون موجود في بعض المضخات

بعض المضخات تستخدم Diffuser لتوجيه المياه وتقليل سرعتها بصورة منظمة وتحويل جزء من الطاقة الحركية إلى ضغط.

وجود الـ Diffuser يعتمد على نوع المضخة وتصميمها.

ما وظيفة العمود Shaft؟

نقل الحركة

العمود ينقل عزم الدوران من المحرك إلى المكره.

ويجب أن يكون مصممًا لتحمل:

• العزم.
• الأحمال.
• ظروف التشغيل.
• سرعة الدوران.

اقرأ المزيد عن مضخة مياه للمصنع

ما وظيفة الـ Mechanical Seal؟

منع تسرب المياه

يمر العمود عبر جسم المضخة، ولذلك توجد منطقة تحتاج إلى منع خروج المياه حول العمود.

الـ Mechanical Seal يقوم بدور مهم في تقليل التسرب.

إذا تلف، قد تظهر قطرات مياه أو تسرب واضح بالقرب من منطقة المحرك أو العمود حسب تصميم المضخة.

ماذا يحدث عند تلف الميكانيكال سيل؟

علامات محتملة

• تسرب مياه.
• رطوبة حول المضخة.
• تآكل بعض الأجزاء.
• تلف المحمل أو المحرك إذا وصل الماء إلى مناطق غير مخصصة له.

لكن التشخيص النهائي يجب أن يتم وفق تصميم المضخة.

ما وظيفة الرولمان بلي؟

دعم الأجزاء الدوارة

المحامل تساعد على السماح للمحور بالدوران بصورة مستقرة وتقليل الاحتكاك.

إذا تعرضت للتلف، يمكن أن تظهر:

• ضوضاء.
• اهتزاز.
• سخونة.
• صعوبة في الدوران.

كيف يؤثر اتجاه دوران المضخة؟

الاتجاه مهم

في بعض المضخات، اتجاه دوران المكره جزء أساسي من تصميم الأداء.

إذا كان المحرك يدور في الاتجاه الخاطئ، فقد تتدهور كفاءة المضخة وقد يتغير الأداء بصورة كبيرة.

وفي المحركات ثلاثية الأوجه، يمكن أن يحدث عكس الاتجاه نتيجة ترتيب الفازات.

لذلك يجب التأكد من اتجاه الدوران وفق تعليمات الشركة المصنعة.

لماذا يختلف ضغط المضخة من نقطة إلى أخرى؟

لأن المضخة لها منحنى أداء

المضخة لا تنتج نفس التدفق والضغط في جميع الظروف.

عادة توجد علاقة بين:

Q = التصرف

و:

H = الرفع

عندما تزيد مقاومة النظام، قد يتغير التدفق ونقطة التشغيل.

ما هو منحنى المضخة؟

Pump Curve

منحنى المضخة هو رسم يوضح العلاقة بين:

• التدفق.
• الرفع.
• وأحيانًا الكفاءة.
• القدرة.
• NPSH.

وهو من أهم الأدوات التي يستخدمها المهندس أو الفني لاختيار المضخة.

لماذا لا يكفي رقم Maximum Head؟

لأنه يصف حالة محددة

قد تجد على مضخة:

Maximum Head = 60 m

لكن عند التصرف المطلوب قد يكون الرفع:

35 m

لذلك لا يجب شراء المضخة اعتمادًا على الرقم الأعلى فقط.

مثال عملي لفهم منحنى المضخة

لنفترض أن مضخة ما يمكنها نظريًا العمل ضمن النطاق التالي:

إذا كان نظامك يحتاج:

15 م³/ساعة عند 40 مترًا

فالمضخة تبدو مناسبة عند هذه النقطة.

لكن إذا كنت تحتاج:

20 م³/ساعة عند 50 مترًا

فهي غير مناسبة.

هل يمكن للمضخة زيادة ضغط المياه؟

نعم، إذا صممت لهذا الغرض

المضخة يمكنها إضافة طاقة إلى المياه، وبالتالي رفع الضغط أو الرفع في النظام.

لكنها لا تستطيع تجاوز حدود تصميمها.

إذا كان الضغط المطلوب أعلى من قدرة المضخة، يجب اختيار مضخة أخرى أو تصميم متعدد المراحل أو نظام تعزيز مناسب.

ما الفرق بين مضخة رفع المياه ومضخة زيادة الضغط؟

مضخة رفع

قد يكون الهدف الأساسي نقل المياه من مستوى منخفض إلى مستوى أعلى.

مضخة تعزيز ضغط

قد يكون الهدف زيادة الضغط داخل شبكة موجودة بالفعل.

لكن المضخة قد تؤدي الوظيفتين وفق التصميم.

لماذا لا تعمل المضخة وحدها؟

لأنها جزء من نظام

الأداء النهائي يعتمد على:

• المضخة.
• المحرك.
• خط السحب.
• خط الطرد.
• الخزان.
• المواسير.
• المحابس.
• نقاط الاستخدام.
• التحكم الكهربائي.

ولهذا السبب لا يمكن تشخيص كل مشكلة على أنها “عطل موتور”.

مثال على نظام كامل

يمكن تصور نظام رفع المياه من خزان أرضي إلى خزان علوي كالتالي:

عند تشغيل المضخة، تتحرك المياه من الخزان الأرضي عبر خط السحب إلى المضخة، ثم تخرج من خط الطرد باتجاه الخزان العلوي.

ماذا يحدث إذا كان خزان السحب فارغًا؟

لا يمكن للمضخة ضخ مياه غير موجودة

قد يؤدي تشغيل المضخة دون مياه إلى:

• ارتفاع الحرارة.
• تلف الأختام.
• تلف المكونات.
• حدوث مشاكل في المكره.
• تقليل العمر التشغيلي.

وهذا يسمى في الاستخدام العملي:

Dry Running

أي التشغيل الجاف.

لماذا تعتبر الحماية من التشغيل الجاف مهمة؟

لأنها تمنع تشغيل المضخة دون مياه

يمكن استخدام وسائل تحكم وحماية مناسبة حسب النظام، مثل:

• حساس مستوى.
• Pressure switch.
• Flow sensor.
• أجهزة تحكم إلكترونية.

والحل المناسب يعتمد على نوع النظام.

كيف تعمل مضخة المياه الأوتوماتيك؟

المضخة لا تعمل طوال الوقت بالضرورة

في أنظمة المنازل، يمكن استخدام جهاز تحكم يكتشف انخفاض الضغط أو فتح نقطة استخدام.

عند فتح الصنبور، ينخفض الضغط، فيرسل النظام إشارة لتشغيل المضخة.

وعند إغلاق الصنبور وارتفاع الضغط إلى المستوى المحدد، تتوقف المضخة.

دور Pressure Switch

مفتاح الضغط

يمكن أن يعمل مفتاح الضغط على تشغيل المضخة عند وصول الضغط إلى حد معين، وإيقافها عند الوصول إلى حد آخر.

وهذا شائع في بعض أنظمة ضخ المياه.

دور الخزان الضاغط

تقليل عدد مرات التشغيل

في بعض الأنظمة يوجد خزان ضغط يساعد على تخزين كمية من المياه تحت ضغط.

عند فتح الصنبور لفترة قصيرة، قد يوفر الخزان جزءًا من الاحتياج دون تشغيل المضخة فورًا.

هذا يمكن أن يقلل عدد مرات تشغيل وإيقاف المضخة في بعض الأنظمة المصممة بهذه الطريقة.

لماذا تتوقف المضخة وتعمل باستمرار؟

قد يكون السبب في التحكم أو الشبكة

من الأسباب المحتملة:

• تسرب مياه.
• ضغط غير مضبوط.
• خزان ضغط غير مناسب.
• صمام عدم رجوع به مشكلة.
• عدم وجود مياه كافية.
• اختيار مضخة أكبر من الحاجة.
• وجود خلل في نظام التحكم.

لذلك يجب فحص النظام كاملًا.

ما وظيفة صمام عدم الرجوع؟

Check Valve

يسمح بمرور المياه في اتجاه واحد ويمنع عودتها في الاتجاه المعاكس.

ويمكن أن يكون مهمًا في بعض أنظمة الرفع والضغط.

إذا حدث خلل فيه، قد تعود المياه للخلف، ما يؤدي إلى تغيرات في الضغط أو زيادة دورات تشغيل المضخة.

كيف تعمل مضخة المياه الغاطسة؟

اختلاف الموقع

المضخة الغاطسة تكون داخل المياه.

وهذا يلغي بعض مشاكل السحب المرتبطة بالمضخات الموجودة فوق سطح المياه، لكن لا يعني أنها تعمل بلا قيود.

مسار المياه

يمكن تصورها هكذا:

تسحب المضخة المياه من البيئة المحيطة بها، ثم تضخها إلى أعلى عبر خط الطرد.

ما مميزات المضخة الغاطسة؟

لا تحتاج إلى خط سحب طويل بنفس الشكل

لأن المضخة تكون داخل المياه.

مناسبة للآبار

خصوصًا عندما يكون مستوى المياه عميقًا.

يمكن أن تحقق رفعًا كبيرًا

حسب التصميم وعدد المراحل وقدرة المحرك.

كيف تعمل مضخة المياه متعددة المراحل؟

عدة مراحل داخل المضخة

في المضخة متعددة المراحل، تمر المياه عبر مجموعة من المراحل.

يمكن تصورها بشكل مبسط:

كل مرحلة تضيف طاقة إلى المياه، وبالتالي يمكن الوصول إلى رفع أعلى من بعض التصميمات أحادية المرحلة.

هل المراحل تزيد كمية المياه؟

لا بصورة مباشرة

عدد المراحل يرتبط أساسًا بالرفع.

أما التصرف فيتأثر بتصميم المراحل والمكره وحجم المضخة وسرعتها.

لذلك يجب النظر إلى منحنى الأداء.

الفرق بين مضخة أحادية المرحلة ومتعددة المراحل

كيف تعمل مضخة الإزاحة الموجبة؟

مبدأ مختلف

ليست كل المضخات تعتمد على المكره الطارد المركزي.

في مضخات الإزاحة الموجبة، يتم احتجاز كمية محددة من السائل ثم دفعها إلى الخارج.

ومن أمثلتها:

• المضخات الترددية.
• المضخات الترسية.
• بعض المضخات اللولبية.

هذه المضخات تختلف عن المضخات الطاردة المركزية في طريقة العمل وطبيعة العلاقة بين الضغط والتدفق.

متى تستخدم مضخات الإزاحة الموجبة؟

قد تستخدم في:

• السوائل اللزجة.
• الجرعات.
• التطبيقات الصناعية.
• نقل سوائل تحتاج إلى تدفق أكثر تحكمًا.

لكن اختيار النوع يعتمد على طبيعة السائل والتطبيق.

ما أهم العوامل التي تؤثر على أداء المضخة؟

قطر الماسورة

القطر غير المناسب قد يرفع الخسائر.

طول الماسورة

كلما زاد الطول، قد تزيد خسائر الاحتكاك.

فرق الارتفاع

كلما زاد الارتفاع، زاد الرفع المطلوب.

عدد الأكواع

الأكواع والوصلات تسبب خسائر إضافية.

حالة الفلاتر

الانسداد يرفع مقاومة النظام.

جودة المياه

الرمال والشوائب يمكن أن تؤثر في المكونات.

سرعة المضخة

تؤثر في التدفق والرفع والطاقة.

لماذا قطر ماسورة السحب مهم؟

لتقليل فقد الضغط

إذا كان خط السحب ضيقًا جدًا، يمكن أن تزيد سرعة المياه والخسائر.

وهذا قد يضر بظروف السحب.

لذلك يجب اختيار قطر خط السحب وفق التصميم والتصرف المطلوب، وليس اعتمادًا على قطر فتحة المضخة فقط دون دراسة.

هل تكبير الماسورة يحل كل مشاكل المضخة؟

ليس دائمًا

تكبير الماسورة قد يقلل بعض خسائر الاحتكاك، لكنه لا يعوض مضخة غير مناسبة.

كما أن التصميم يحتاج إلى توازن بين:

• التكلفة.
• السرعة.
• الفقد.
• الضغط.
• التصرف.

اقرأ المزيد عن مضخات الطرد المركزي

ما سبب ضعف ضغط المياه رغم أن المضخة تعمل؟

أسباب هيدروليكية

قد يكون هناك:

• تسرب.
• انسداد.
• فلتر مسدود.
• صمام غير مفتوح بالكامل.
• مواسير صغيرة.
• انخفاض مستوى المياه.

أسباب في المضخة

قد يكون:

• تآكل المكره.
• مشكلة في الدوران.
• دخول هواء.
• تلف مكون داخلي.

أسباب في التحكم

قد تكون إعدادات الضغط غير مناسبة.

لماذا تعمل المضخة ولكن لا تخرج مياه؟

من الأسباب المحتملة

• عدم وجود مياه.
• وجود هواء.
• الحاجة إلى Priming.
• انسداد خط السحب.
• صمام مغلق.
• اتجاه دوران خاطئ في بعض التصميمات.
• عطل داخلي.

يجب فحص السبب بالتدرج بدل استبدال المضخة مباشرة.

لماذا تصدر المضخة صوتًا عاليًا؟

الأسباب قد تكون متعددة

منها:

• التجويف.
• تلف المحامل.
• دخول هواء.
• عدم المحاذاة.
• اهتزاز.
• جسم غريب.
• مشكلة في المكره.

الصوت وحده لا يكفي لتحديد العطل، لكن تغير الصوت بشكل مفاجئ يستحق الفحص.

لماذا تهتز المضخة؟

الاهتزاز ليس طبيعيًا إذا كان شديدًا أو جديدًا

قد يكون السبب:

• عدم اتزان.
• محامل تالفة.
• عدم محاذاة.
• تثبيت ضعيف.
• تجويف.
• مشكلة في المكره.
• تشغيل بعيد عن ظروف التصميم.

كيف تحافظ على كفاءة المضخة؟

اختر المضخة المناسبة

أهم خطوة هي الاختيار الصحيح من البداية.

لا تشغلها خارج نطاقها باستمرار

التشغيل بعيدًا جدًا عن نقطة التصميم قد يؤدي إلى مشاكل وكفاءة أقل.

حافظ على خط السحب

يجب أن يكون مناسبًا ونظيفًا وخاليًا من التسربات الهوائية.

راقب الفلاتر

خصوصًا في أنظمة الري.

افحص التسربات

أي تسريب في الشبكة يهدر المياه والطاقة.

لماذا التسربات تؤثر في المضخة؟

لأنها تزيد الطلب على النظام

إذا كان هناك تسريب مستمر، فقد تستمر المضخة في العمل لتعويض المياه المفقودة.

وهذا يؤدي إلى:

• زيادة استهلاك الكهرباء.
• زيادة عدد ساعات التشغيل.
• ارتفاع التآكل.
• قصر العمر التشغيلي لبعض المكونات.

كيف تختار مضخة مياه مناسبة؟

الخطوة الأولى: حدد مصدر المياه

هل المياه تأتي من:

• خزان؟
• بئر؟
• شبكة عامة؟
• نهر؟
• مصدر آخر؟

الخطوة الثانية: حدد التصرف

كم كمية المياه المطلوبة؟

الخطوة الثالثة: احسب الرفع

اجمع:

• فرق الارتفاع.
• خسائر الاحتكاك.
• الضغط المطلوب.

الخطوة الرابعة: راجع منحنى المضخة

ابحث عن نقطة تشغيل مناسبة.

الخطوة الخامسة: تحقق من الكهرباء

تأكد من:

• الجهد.
• عدد الأوجه.
• التردد.
• قدرة المحرك.
• الحماية.

الخطوة السادسة: تحقق من نوع المياه

هل هي مياه نظيفة أم تحتوي على رمال أو مواد صلبة؟

جدول البيانات التي تحتاجها قبل شراء المضخة

هذه البيانات تساعد المورد أو المهندس على تحديد المضخة المناسبة بصورة أدق.

كيف تحسب الرفع الكلي بصورة مبسطة؟

يمكن استخدام العلاقة:

الرفع الكلي = الرفع الساكن + خسائر الاحتكاك + الضغط المطلوب

لكن الحساب الهندسي الكامل قد يحتاج إلى معادلات أكثر تفصيلًا وجداول فقد ومعلومات دقيقة عن المواسير والمكونات.

مثال تطبيقي

لنفترض أنك تريد ضخ المياه من خزان أرضي إلى شبكة استخدام.

المعطيات:

• فرق الارتفاع: 25 مترًا.
• خسائر المواسير: 7 أمتار.
• الضغط المطلوب: 8 أمتار.

إذن:

25 + 7 + 8 = 40 متر Head

إذا كان التدفق المطلوب:

10 م³/ساعة

فإن نقطة التصميم التقريبية تصبح:

10 م³/ساعة عند 40 متر Head

بعد ذلك يتم اختيار المضخة بناءً على منحنى الأداء.

هل يمكن استخدام مضخة أكبر من المطلوب؟

يمكن أن يسبب ذلك مشاكل

قد تؤدي المضخة الكبيرة جدًا إلى:

• ضغط أعلى.
• استهلاك أكبر.
• تشغيل غير مستقر.
• فتح وإغلاق متكرر في بعض الأنظمة.
• إجهاد الشبكة.

لذلك لا تعتبر زيادة القدرة حلًا دائمًا.

هل المضخة الصغيرة توفر الكهرباء؟

ليس بالضرورة

إذا كانت صغيرة جدًا، فقد تعمل لفترات طويلة أو تفشل في تحقيق المطلوب.

وهذا قد يؤدي إلى تشغيل غير اقتصادي أو عدم الحصول على الخدمة المطلوبة.

الأفضل هو:

المضخة المناسبة، وليس المضخة الأكبر أو الأصغر.

كيف تعرف أن المضخة مناسبة فعليًا؟

تحقق من ثلاثة أرقام رئيسية

التصرف المطلوب

الرفع المطلوب

الكفاءة عند نقطة التشغيل

ثم تحقق من بقية العوامل.

دور سرعة الدوران في عمل المضخة

RPM

سرعة دوران المكره تؤثر بشكل كبير في أداء المضخة.

في بعض حالات المضخات الطاردة المركزية، توجد علاقات هندسية تعرف بقوانين التشابه أو Affinity Laws، وتستخدم لتقدير تأثير تغير السرعة على:

• التصرف.
• الرفع.
• القدرة.

لكن استخدام هذه العلاقات عمليًا يجب أن يتم ضمن حدود تصميم المضخة.

ماذا يحدث إذا زادت سرعة المضخة؟

قد يزيد الأداء

لكن قد تزيد أيضًا:

• القدرة المطلوبة.
• الأحمال.
• الضغط.
• الاهتزاز.
• مخاطر التشغيل خارج التصميم.

لذلك لا ينبغي زيادة السرعة عشوائيًا.

ما علاقة القدرة بالضغط والتدفق؟

المضخة تحتاج طاقة لتوفير التدفق والرفع

بصورة مبسطة، القدرة الهيدروليكية ترتبط بـ:

القدرة = كثافة السائل × الجاذبية × التدفق × الرفع

مع مراعاة الوحدات والكفاءة.

وهذا يوضح لماذا تحتاج المضخة إلى طاقة أكبر عندما يرتفع:

• التدفق.
• أو الرفع.

لماذا الكفاءة مهمة؟

لأن جزءًا من الطاقة لا يصل إلى المياه

هناك خسائر في:

• المحرك.
• المحامل.
• الاحتكاك.
• الهيدروليكا.

لذلك تكون القدرة الكهربائية المطلوبة أكبر من القدرة الهيدروليكية المفيدة.

هل المضخة تعمل دائمًا بأقصى كفاءة؟

لا

تتغير الكفاءة حسب نقطة التشغيل.

ولهذا السبب يعتبر اختيار المضخة بحيث تعمل بالقرب من منطقة الكفاءة الأفضل أمرًا مهمًا لتقليل الطاقة وتحسين الاعتمادية.

كيف تؤثر الصيانة على طريقة عمل المضخة؟

المضخة النظيفة تعمل بصورة أفضل

تراكم الرواسب قد يؤثر على الممرات.

المكونات السليمة تقلل الفاقد

تآكل المكره أو تلف المحامل قد يؤثر في الأداء.

التسريب يسبب خسائر

كل هذه العوامل تجعل الصيانة جزءًا من كفاءة النظام.

أهم مكونات المضخة ووظيفة كل منها

ماذا يحدث للمياه لحظة بلحظة؟

قبل تشغيل المضخة

المياه موجودة في مصدرها، مثل الخزان.

لحظة التشغيل

يبدأ المحرك في الدوران.

بعد ذلك

ينقل المحور الحركة إلى المكره.

المكره يدور

ويبدأ في تحريك المياه داخل جسم المضخة.

المياه تتجه للخارج

تكتسب طاقة.

تتجمع المياه

في جسم المضخة.

تخرج من الطرد

وتنتقل إلى خط المواسير.

تستمر الحركة

حتى تصل إلى نقطة الاستخدام.

وهذه هي الصورة المبسطة التي تشرح آلية عمل المضخة.

اقرأ المزيد عن كتالوج مضخة المياه

فهم كيف تعمل مضخة المياه يبدأ من إدراك أنها آلة تحول الطاقة الميكانيكية إلى طاقة هيدروليكية تساعد المياه على الحركة ضد فرق الارتفاع ومقاومة المواسير والضغط المطلوب عند نقطة الاستخدام.

في المضخة الطاردة المركزية، يبدأ المسار عادة من فتحة السحب، ثم تدخل المياه إلى منطقة المكره. يدور المكره بواسطة المحرك والمحور، وينقل الطاقة إلى المياه. بعد ذلك تنتقل المياه إلى جسم المضخة، حيث يتم توجيهها نحو فتحة الطرد ثم إلى شبكة المواسير.

لكن كفاءة المضخة لا تعتمد على المكره وحده. فكل جزء من مكونات المضخة يؤدي وظيفة محددة؛ فالمحرك يوفر الحركة، والمحور ينقلها، والمكره يمنح المياه الطاقة، وجسم المضخة يوجه التدفق، والأختام تمنع التسرب، والمحامل تدعم الأجزاء الدوارة.

كما أن اختيار المضخة لا يجب أن يعتمد فقط على القدرة بالحصان أو أقصى ارتفاع مكتوب في المواصفات. الاختيار الصحيح يعتمد على التصرف المطلوب، والرفع الكلي، وخسائر الاحتكاك، والضغط المطلوب، ونوع المياه، وظروف السحب، ومنحنى أداء المضخة.

والأهم أن المضخة ليست جهازًا منفصلًا عن الشبكة؛ فهي تعمل ضمن منظومة كاملة تشمل مصدر المياه والمواسير والمحابس والفلاتر والخزانات ونقاط الاستخدام ونظام التحكم.

لذلك، عندما تريد معرفة ما إذا كانت مضخة معينة مناسبة لمنزلك أو مزرعتك أو مشروعك، لا تسأل فقط: “كم حصان؟”، بل ابدأ بالسؤال الأهم:

“كم تصرفًا أحتاج، وكم رفعًا وضغطًا أحتاج عند نقطة التشغيل؟”

هذه هي النقطة التي يبدأ منها الاختيار الهندسي الصحيح، ومنها يمكن تحديد نوع المضخة وحجمها وقدرتها وطريقة تركيبها وتشغيلها بأفضل صورة.
