تُعد ظاهرة Cavitation أو الكافيتيشن من أهم المشكلات التي يمكن أن تؤثر في أداء مضخات المياه وعمرها التشغيلي. وتحدث هذه الظاهرة عندما ينخفض الضغط المطلق للسائل عند منطقة معينة داخل المضخة إلى مستوى قريب من ضغط البخار للسائل، فيبدأ جزء من السائل في التحول إلى فقاعات بخارية صغيرة.
عندما تنتقل هذه الفقاعات إلى منطقة ذات ضغط أعلى داخل المضخة، تنهار بشكل سريع جدًا، وينتج عن انهيارها تأثيرات هيدروليكية قوية يمكن أن تؤدي إلى تآكل الأسطح المعدنية، وارتفاع الضوضاء والاهتزاز، وانخفاض معدل التدفق، وتراجع كفاءة المضخة، وقد تصل في الحالات الشديدة إلى تلف المضخات وأجزاء رئيسية منها.
ولذلك فإن فهم الكافيتيشن لا يقتصر على معرفة تعريفه، بل يتطلب معرفة السبب الذي يؤدي إلى انخفاض الضغط، وكيفية اكتشاف الظاهرة مبكرًا، وما علاقة ذلك بمفهوم NPSH، وكيف يمكن تصميم وتركيب وتشغيل المضخة بطريقة تقلل احتمالات حدوثها.
لماذا تعتبر الكافيتيشن مشكلة خطيرة؟
قد تبدأ المشكلة بأعراض بسيطة تشبه وجود حصى أو أجسام صغيرة داخل المضخة. ومع استمرار التشغيل، يمكن أن تتسبب الانهيارات المتكررة للفقاعات في إحداث أضرار على سطح ريشة المروحة أو الأجزاء الداخلية للمضخة.
ومع الوقت يمكن أن تظهر حفر صغيرة في المعدن، ثم تتوسع هذه الحفر تدريجيًا، ما يؤثر في شكل الريش وكفاءة المضخة.
وفي الوقت نفسه قد يرتفع الاهتزاز والضوضاء، وقد يصبح الأداء غير مستقر، الأمر الذي يزيد الضغط على المحامل والأختام الميكانيكية والموتور.
لهذا السبب، فإن اكتشاف الكافيتيشن في مراحله الأولى أفضل بكثير من الانتظار حتى تظهر أضرار واضحة في المضخة.
اقرأ المزيد عن كفاءة مضخات المياه

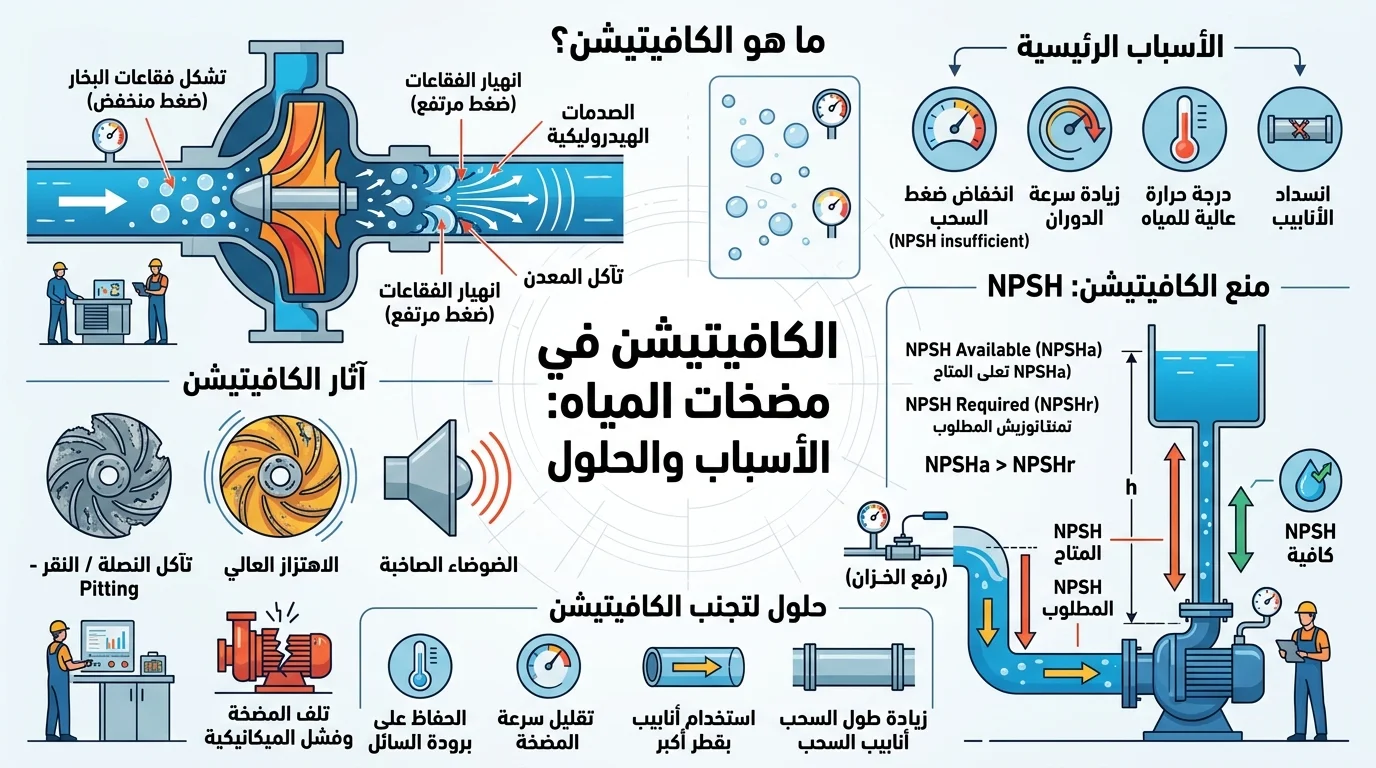

كيف تحدث ظاهرة Cavitation؟
انخفاض ضغط المياه داخل المضخة
لفهم الكافيتيشن، يجب أولًا فهم العلاقة بين الضغط ودرجة حرارة السائل.
لكل سائل ضغط بخار يتغير مع درجة الحرارة. وإذا انخفض الضغط المطلق للسائل إلى مستوى يقترب من ضغط البخار عند درجة حرارته، يمكن أن تبدأ أجزاء من السائل في التبخر.
في المضخة، قد يحدث انخفاض الضغط بصورة كبيرة عند مدخل المروحة، خصوصًا عندما تكون ظروف السحب غير مناسبة.
إذا أصبح الضغط عند هذه المنطقة أقل من المستوى المطلوب، تتكون فقاعات بخارية.
انتقال الفقاعات إلى منطقة الضغط المرتفع
لا تبقى الفقاعات بالضرورة في مكان تكونها.
تتحرك مع المياه داخل المضخة، وعندما تصل إلى منطقة ذات ضغط أعلى، تتكثف الفقاعات وتنهار بسرعة.
هذا الانهيار السريع هو الجزء الأكثر خطورة في الظاهرة.
يمكن تخيل العملية بصورة مبسطة كالتالي:
ضغط منخفض عند السحب → تكوّن فقاعات بخارية → انتقال الفقاعات → وصولها إلى ضغط أعلى → انهيار الفقاعات → صدمات هيدروليكية وتآكل للأسطح.
رسم توضيحي مبسط للظاهرة
يمكن تمثيل المسار داخل المضخة بالشكل التالي:
خزان المياه → خط السحب → مدخل المضخة → منطقة ضغط منخفض → فقاعات بخارية → المروحة → منطقة ضغط أعلى → انهيار الفقاعات → خط الطرد
وهذا يوضح لماذا ترتبط الكافيتيشن بصورة قوية بظروف السحب.
ما أسباب الكافيتيشن في المضخات؟
عدم توفر NPSH كافٍ
من أهم أسباب الكافيتيشن عدم توفير NPSH المطلوب للمضخة.
NPSH هو اختصار لـ Net Positive Suction Head، ويُستخدم لوصف ظروف الضغط المتاحة عند جهة سحب المضخة بالنسبة إلى ضغط البخار.
هناك نوعان أساسيان يجب التمييز بينهما:
NPSH Available (NPSHa): وهو مقدار الـNPSH المتاح فعليًا في النظام.
NPSH Required (NPSHr): وهو الحد الذي تحتاجه المضخة عند نقطة تشغيل معينة لتعمل دون حدوث كافيتيشن غير مقبول.
بشكل عام، يجب أن يكون:
NPSHa > NPSHr
مع وجود هامش أمان مناسب وفق تصميم النظام وتوصيات الشركة المصنعة.
ارتفاع المضخة عن مستوى المياه
إذا كانت المضخة مركبة على ارتفاع كبير فوق سطح المياه في خزان السحب، فقد يصبح الضغط المتاح عند مدخلها أقل.
كلما زاد ارتفاع المضخة فوق مستوى السائل، زادت صعوبة ظروف السحب.
ولهذا يكون وضع المضخة بالقرب من مستوى مصدر المياه أو أسفله، عندما يسمح التصميم بذلك، من الحلول التي تساعد على تحسين ظروف السحب.
ارتفاع درجة حرارة المياه
ارتفاع درجة حرارة المياه يزيد ضغط البخار.
وبالتالي تصبح عملية تكوّن البخار أسهل عندما يكون الضغط عند مدخل المضخة منخفضًا.
لهذا السبب يمكن أن تصبح مشكلة الكافيتيشن أكثر وضوحًا عند ضخ سوائل ساخنة مقارنة بالمياه الباردة في ظروف ضغط مماثلة.
انسداد خط السحب
انسداد الفلتر أو المصفاة الموجودة على خط السحب يؤدي إلى زيادة مقاومة مرور المياه.
وهذا يمكن أن يسبب زيادة فقد الضغط قبل دخول المياه إلى المضخة.
إذا أصبح الفقد كبيرًا، قد ينخفض الضغط عند مدخل المضخة إلى مستوى يسبب الكافيتيشن.
صغر قطر ماسورة السحب
استخدام ماسورة سحب بقطر أصغر من المطلوب يمكن أن يرفع سرعة المياه ويزيد فواقد الاحتكاك.
وفي بعض الحالات، قد يؤدي ذلك إلى ظروف سحب غير مناسبة حتى لو كانت المضخة نفسها ذات جودة عالية.
لذلك لا ينبغي اختيار قطر خط السحب بشكل عشوائي.
طول خط السحب
كلما زاد طول خط السحب، زادت احتمالية حدوث فقد في الضغط نتيجة الاحتكاك، خصوصًا إذا كان قطر الماسورة صغيرًا أو تحتوي الشبكة على عدد كبير من الأكواع والصمامات.
لذلك يُفضل تصميم خط السحب بأقصر وأبسط مسار عملي ممكن.
كثرة الأكواع والوصلات
الأكواع والصمامات والتغييرات المفاجئة في اتجاه أو قطر الماسورة تضيف فواقد إلى النظام.
وفي خط السحب تحديدًا، يمكن أن تكون هذه الفواقد مؤثرة في ظروف تشغيل المضخة.
تشغيل المضخة عند معدل تدفق غير مناسب
قد تحدث مشكلات الكافيتيشن عندما تعمل المضخة بعيدًا عن نقطة التشغيل التي صُممت لها.
زيادة معدل التدفق بصورة كبيرة يمكن أن تغير ظروف السحب وتزيد الحاجة إلى NPSH.
ولهذا يجب مقارنة نقطة التشغيل الفعلية بمنحنى المضخة.
ما علاقة NPSH بالكافيتيشن؟
ما هو NPSHa؟
NPSHa هو مقدار الطاقة أو الضغط المتاح للسائل عند سحب المضخة فوق ضغط البخار، بعد أخذ ظروف النظام في الاعتبار.
يتأثر NPSHa بعوامل عديدة، منها:
- مستوى المياه.
- الضغط الجوي.
- درجة حرارة السائل.
- ارتفاع المضخة.
- خسائر خط السحب.
- ضغط البخار للسائل.
إذا انخفض NPSHa، تصبح احتمالات الكافيتيشن أكبر.
ما هو NPSHr؟
NPSHr هو مقدار NPSH الذي تحتاجه المضخة عند ظروف تشغيل محددة حتى تعمل ضمن حدود الكافيتيشن المقبولة وفق تعريف الشركة المصنعة واختباراتها.
ويختلف NPSHr من مضخة إلى أخرى، كما يتغير مع معدل التدفق.
لذلك لا يمكن استخدام قيمة NPSHr واحدة لكل ظروف التشغيل.
الفرق بين NPSHa وNPSHr
يمكن تبسيط العلاقة كالآتي:
NPSHa = ما يوفره النظام للمضخة
NPSHr = ما تحتاجه المضخة
إذا كان المتاح أقل من المطلوب، تصبح ظروف التشغيل غير آمنة.
مثال مبسط:
إذا كان:
NPSHa = 5 متر
بينما:
NPSHr = 3 متر
فيوجد فرق قدره متران.
أما إذا أصبح:
NPSHa = 2.5 متر
بينما:
NPSHr = 3 متر
فإن ظروف السحب أصبحت غير مناسبة، ويزداد خطر الكافيتيشن.
اقرأ المزيد عن مضخة مياه أصلية
كيف يؤثر الكافيتيشن على المضخة؟
تلف ريشة المروحة
من أكثر الأجزاء تعرضًا للتأثير ريشة المروحة، أو Impeller.
عندما تنهار الفقاعات بالقرب من سطح الريشة، يمكن أن تنتج تأثيرات متكررة تؤدي إلى تكوين حفر صغيرة على السطح.
تبدأ هذه الحفر في صورة تآكل محدود، لكنها قد تصبح واضحة مع استمرار التشغيل.
انخفاض أداء المضخة
مع تضرر المروحة، يتغير شكلها الهيدروليكي.
وهذا يمكن أن يؤدي إلى انخفاض قدرة المضخة على تحقيق التدفق والضغط التصميميين.
وقد يلاحظ المستخدم أن المضخة أصبحت تعمل لفترة أطول للحصول على النتيجة نفسها.
زيادة الاهتزاز
انهيار الفقاعات داخل المضخة يجعل تدفق المياه غير مستقر.
يمكن أن يؤدي ذلك إلى زيادة الاهتزاز، خاصة إذا كانت الظاهرة شديدة.
الاهتزاز المستمر قد يؤثر بدوره على المحامل، والأختام، وعمود الإدارة، وأجزاء أخرى.
ارتفاع مستوى الضوضاء
من العلامات المشهورة للكافيتيشن صدور صوت غير طبيعي من المضخة.
قد يشبه الصوت طقطقة أو احتكاكًا أو صوت حصى تمر داخل المضخة.
لكن الصوت وحده لا يكفي لتشخيص المشكلة، لأن بعض الأعطال الميكانيكية والهيدروليكية يمكن أن تنتج أصواتًا مشابهة.
تلف الأختام والمحامل
عندما تزيد الاهتزازات، يمكن أن تتأثر الأختام الميكانيكية والمحامل.
وهذا يعني أن الكافيتيشن لا يقتصر تأثيره على المروحة، بل قد يتحول إلى مشكلة متسلسلة تؤثر في عدة مكونات.
زيادة استهلاك الطاقة
عندما تعمل المضخة في ظروف غير مستقرة أو بكفاءة منخفضة، قد يرتفع استهلاك الطاقة مقارنة بالأداء الذي يفترض أن تحققه.
وفي بعض الحالات يكون انخفاض الأداء أكثر وضوحًا من ارتفاع الاستهلاك نفسه.
ما العلامات التي تدل على وجود الكافيتيشن؟
صوت غير طبيعي
الصوت الشبيه بمرور الحصى داخل المضخة من العلامات التي تستحق الفحص.
لكن يجب عدم اعتبار أي صوت دليلًا قاطعًا على الكافيتيشن.
اهتزاز المضخة
إذا ظهر اهتزاز غير معتاد أو ازداد تدريجيًا، فمن الضروري فحص ظروف التشغيل، وليس فقط الأجزاء الميكانيكية.
انخفاض التدفق
قد تلاحظ أن كمية المياه الخارجة من المضخة أقل من المعتاد.
قد يكون ذلك نتيجة الكافيتيشن، لكنه قد ينتج أيضًا عن انسداد أو مشكلة في الصمام أو تغير في ظروف النظام.
تذبذب الضغط
قد يصبح ضغط الطرد غير مستقر في بعض الحالات.
وهذا يمكن أن يكون مؤشرًا على اضطراب هيدروليكي، ويحتاج إلى تشخيص مناسب.
ظهور حفر على المروحة
عند فك المضخة وفحص المروحة، قد تظهر حفر أو تآكل غير معتاد على بعض المناطق.
هذا من العلامات المهمة التي يمكن أن تساعد الفني في تأكيد وجود الكافيتيشن.
ما الفرق بين الكافيتيشن والمشكلات الأخرى؟
الكافيتيشن وانسداد المضخة
الانسداد قد يسبب انخفاض التدفق وارتفاع الضغط أو تغير الأداء، لكنه لا يعني تلقائيًا وجود كافيتيشن.
يجب فحص خط السحب والفلاتر والمضخة لمعرفة السبب الحقيقي.
الكافيتيشن والهواء في خط السحب
دخول الهواء إلى خط السحب يمكن أن يسبب ضوضاء واضطرابًا في التدفق وانخفاضًا في أداء المضخة.
وقد تبدو الأعراض مشابهة للكافيتيشن.
لذلك يجب فحص إحكام وصلات السحب أيضًا.
الكافيتيشن وعدم الاتزان الميكانيكي
عدم اتزان المروحة أو عمود المضخة قد يسبب اهتزازًا قويًا.
لكن الاهتزاز الناتج عن عدم الاتزان يختلف في طبيعته عن الاهتزاز الناتج عن ظاهرة الكافيتيشن.
التشخيص الصحيح يحتاج إلى فحص شامل.
كيف تتجنب الكافيتيشن في مضخات المياه؟
اختيار المضخة المناسبة
الخطوة الأولى هي اختيار مضخة تتوافق مع متطلبات النظام.
يجب معرفة التدفق والرفع ونقطة التشغيل وNPSHr ومقارنة هذه البيانات بظروف النظام الفعلية.
اختيار المضخة بطريقة تعتمد على القدرة الحصانية فقط قد يؤدي إلى مشكلات تشغيلية.
تحسين ظروف السحب
يجب تصميم خط السحب بحيث يقلل فواقد الضغط.
ومن الممارسات المهمة:
- تقليل طول خط السحب قدر الإمكان.
- استخدام قطر مناسب.
- تقليل عدد الأكواع.
- تجنب الاختناقات.
- تنظيف الفلاتر والمصافي.
- التأكد من عدم وجود تسريب هواء.
تقليل ارتفاع المضخة عن الخزان
عندما يكون ذلك ممكنًا، يمكن وضع المضخة في مستوى مناسب بالنسبة لمصدر المياه.
وكلما تحسنت ظروف السحب، ارتفع NPSHa، وانخفض خطر الكافيتيشن.
الحفاظ على مستوى مياه مناسب
إذا كان مستوى المياه في الخزان ينخفض كثيرًا، فقد تتغير ظروف السحب.
وقد تصبح المضخة معرضة لظروف أسوأ خصوصًا إذا كانت كمية المياه المتاحة فوق فتحة السحب غير كافية.
التحكم في درجة الحرارة
عند ضخ المياه الساخنة أو السوائل التي تتغير خصائصها مع الحرارة، يجب أخذ ضغط البخار ودرجة الحرارة في الاعتبار عند تصميم النظام.
تجنب التشغيل خارج نطاق المضخة
يجب عدم إجبار المضخة على العمل عند تدفق أعلى أو أقل بكثير من النطاق الموصى به دون دراسة.
منحنى المضخة يعطي معلومات مهمة حول ظروف التشغيل.
كيف يمكن رفع NPSHa؟
خفض ارتفاع المضخة
خفض المضخة بالنسبة إلى سطح السائل يمكن أن يحسن الضغط المتاح عند السحب.
في بعض الأنظمة، وضع المضخة تحت مستوى السائل يساعد على توفير ظروف سحب أفضل.
تقليل فواقد خط السحب
يمكن رفع NPSHa عمليًا من خلال تقليل الفواقد في خط السحب.
ويتم ذلك عبر اختيار قطر مناسب، وتقليل طول الخط، وتقليل عدد المكونات التي تسبب مقاومة.
تنظيف الفلاتر
إذا كان الفلتر مسدودًا، فإن تنظيفه أو استبداله قد يقلل فقد الضغط بشكل واضح.
هذه خطوة بسيطة لكنها مهمة جدًا في الصيانة.
تقليل درجة حرارة السائل عند الإمكان
إذا كانت طبيعة العملية تسمح بذلك، فإن خفض درجة حرارة السائل يقلل ضغط البخار، ويمكن أن يحسن هامش الأمان ضد الكافيتيشن.
اقرأ المزيد عن سعر مضخة المياه
مثال عملي على الكافيتيشن في مبنى سكني
الحالة
لنفترض وجود مبنى سكني يحتوي على خزان أرضي ومضخة تستخدم لرفع المياه إلى خزان علوي.
بعد فترة من التشغيل، بدأ السكان يلاحظون أن المضخة تصدر صوتًا يشبه طقطقة الحصى، كما زاد الاهتزاز وأصبح تدفق المياه أقل من المعتاد.
في البداية قد يعتقد البعض أن الموتور نفسه تعرض لعطل.
لكن عند فحص النظام، اتضح أن المصفاة الموجودة على خط السحب أصبحت مليئة بالرواسب.
ماذا حدث؟
الرواسب قللت مساحة مرور المياه، فزاد فقد الضغط في خط السحب.
وبالتالي انخفض الضغط المتاح عند مدخل المضخة.
إذا أصبح NPSHa أقل من NPSHr عند نقطة التشغيل، يمكن أن تبدأ ظاهرة الكافيتيشن.
الحل
يمكن أن يتضمن الحل:
- تنظيف المصفاة.
- فحص خط السحب.
- التأكد من عدم وجود تسريب هواء.
- مراجعة مستوى المياه في الخزان.
- قياس ظروف التشغيل.
- مقارنة NPSHa وNPSHr.
- فحص المروحة بعد التأكد من سبب المشكلة.
هذا المثال يوضح أن تلف المضخات قد يبدأ بسبب مشكلة بسيطة نسبيًا في نظام السحب.
مثال عملي آخر: مضخة مركبة بعيدًا عن الخزان
الحالة
تم تركيب مضخة على مسافة طويلة من خزان المياه، مع وجود عدة أكواع وصمام وفلتر في خط السحب.
في البداية تعمل المضخة بصورة مقبولة، لكن عند زيادة التدفق يبدأ صوت الكافيتيشن في الظهور.
السبب المحتمل
زيادة التدفق ترفع فواقد الاحتكاك في خط السحب.
ومع ارتفاع الفواقد ينخفض الضغط المتاح عند مدخل المضخة.
وقد يصبح NPSHa غير كافٍ عند معدل التدفق المرتفع.
الحل
يمكن دراسة:
- زيادة قطر خط السحب.
- تقليل طول الخط إن أمكن.
- تقليل الأكواع.
- تحسين ترتيب المكونات.
- تنظيف الفلتر.
- إعادة تقييم نقطة تشغيل المضخة.
مثال على تأثير درجة الحرارة
لماذا تصبح المياه الساخنة أكثر حساسية؟
عندما ترتفع درجة حرارة المياه، يرتفع ضغط بخارها.
وبالتالي تحتاج إلى ظروف ضغط أفضل لتجنب تحول السائل إلى بخار.
لذلك قد تعمل مضخة بشكل طبيعي عند درجة حرارة منخفضة، بينما تبدأ مشاكل الكافيتيشن عندما ترتفع درجة حرارة المياه مع بقاء باقي الظروف متشابهة.
هذا العامل مهم في الأنظمة التي تتعامل مع المياه الساخنة أو السوائل التي تعمل عند درجات حرارة مرتفعة.
هل الكافيتيشن يحدث في كل المضخات؟
جميع المضخات ليست متساوية في الحساسية
الكافيتيشن يمكن أن يحدث في أنواع مختلفة من المضخات إذا أصبحت ظروف التشغيل غير مناسبة.
لكن درجة الحساسية تختلف حسب تصميم المضخة، ونوع المروحة، وسرعة الدوران، ومعدل التدفق، وظروف السحب.
لهذا فإن الرجوع إلى بيانات الشركة المصنعة أمر مهم عند تحديد NPSHr وظروف التشغيل الموصى بها.
تأثير سرعة دوران المضخة على الكافيتيشن
السرعة الأعلى قد تزيد الحاجة إلى ظروف سحب أفضل
زيادة سرعة الدوران يمكن أن تغير الخصائص الهيدروليكية للمضخة، وقد تؤثر في NPSHr.
لذلك يجب عدم تغيير سرعة المضخة أو استخدام موتور مختلف دون التأكد من توافقه مع تصميم المضخة.
وفي بعض الأنظمة، يمكن للتحكم في السرعة باستخدام أنظمة مناسبة أن يساعد على تشغيل المضخة وفق الطلب، لكن ذلك يجب أن يتم ضمن الحدود التصميمية.
ما علاقة حجم المروحة بالكافيتيشن؟
تصميم المروحة يؤثر على ظروف السحب
المروحة هي الجزء الذي ينقل الطاقة إلى المياه، وتصميمها يؤثر في توزيع الضغط داخل المضخة.
عند مدخل المروحة، تكون هناك مناطق ذات ضغط منخفض نسبيًا.
إذا لم تكن ظروف السحب مناسبة، فقد تبدأ الفقاعات بالتكون في هذه المناطق.
لذلك فإن تصميم المروحة وسرعتها ومعدل التدفق كلها عوامل مرتبطة بظاهرة الكافيتيشن.
هل يمكن إصلاح المضخة بعد حدوث الكافيتيشن؟
يعتمد الإصلاح على درجة الضرر
إذا تم اكتشاف المشكلة مبكرًا، قد يكون الحل الأساسي هو معالجة سبب الكافيتيشن قبل حدوث تلف كبير.
لكن إذا تعرضت المروحة للتآكل الشديد، فقد تحتاج إلى الإصلاح أو الاستبدال.
كما يجب فحص المحامل والأختام والعمود وباقي المكونات التي ربما تأثرت بالاهتزاز.
لا يكفي استبدال المروحة فقط
إذا تم تركيب مروحة جديدة دون معالجة سبب الكافيتيشن، فمن المحتمل أن تتكرر المشكلة.
لذلك يجب البحث عن السبب الأساسي، سواء كان انسداد خط السحب أو سوء تصميمه أو ارتفاع المضخة أو ارتفاع درجة الحرارة أو التشغيل عند نقطة غير مناسبة.
أهمية الصيانة الوقائية لمنع الكافيتيشن
الفحص المنتظم
يمكن للصيانة الوقائية أن تساعد في اكتشاف الظروف التي تؤدي إلى الكافيتيشن قبل حدوث أضرار كبيرة.
ومن المهم فحص:
- مستوى المياه.
- الفلاتر.
- المصفاة.
- صمامات السحب.
- وصلات المواسير.
- التسريب الهوائي.
- ضغط السحب.
- ضغط الطرد.
- معدل التدفق.
- الاهتزاز.
- الضوضاء.
- درجة حرارة السائل.
مراقبة تغير الأداء
ليس من الضروري انتظار ظهور صوت واضح.
إذا بدأ التدفق ينخفض تدريجيًا أو تغير الضغط أو ارتفعت الاهتزازات، فمن الأفضل التحقيق في السبب.
مراقبة الأداء بمرور الوقت تساعد على اكتشاف المشكلات مبكرًا.
كيف تختار مضخة أقل عرضة للكافيتيشن؟
لا تعتمد على القدرة الحصانية
اختيار مضخة مقاومة للكافيتيشن لا يعني ببساطة اختيار موتور أكبر.
يجب مراجعة بيانات المضخة، وخاصة:
NPSHr عند نقطة التشغيل المطلوبة.
ثم يتم حساب NPSHa للنظام.
كلما كان هناك هامش مناسب بين المتاح والمطلوب، كانت ظروف التشغيل أكثر أمانًا.
اختيار نقطة تشغيل مناسبة
من الأفضل أن تعمل المضخة بالقرب من نطاق الأداء الذي صممت له.
التشغيل بعيدًا عن نقطة الكفاءة الأفضل قد يؤثر في الأداء الهيدروليكي والميكانيكي.
اقرأ المزيد عن شراء مضخة مياه
ما الأخطاء التي تزيد احتمالات الكافيتيشن؟
استخدام ماسورة سحب صغيرة
من أكثر الأخطاء شيوعًا تقليل قطر خط السحب لتوفير التكلفة.
قد يؤدي ذلك إلى فواقد أكبر ويؤثر على ظروف السحب.
تركيب فلتر غير مناسب
الفلتر الذي يسبب مقاومة عالية أو يصبح مسدودًا بسرعة قد يسبب مشكلة.
يجب اختيار المصفاة وفق معدل التدفق وطبيعة المياه.
تجاهل مستوى المياه
تشغيل المضخة عند مستويات منخفضة جدًا قد يغير ظروف السحب.
إهمال التسريبات
تسريب الهواء في خط السحب يمكن أن يسبب اضطرابًا كبيرًا في أداء المضخة.
يجب التأكد من إحكام الوصلات.
تغيير المضخة دون مراجعة النظام
تركيب مضخة ذات مواصفات مختلفة قد يغير نقطة التشغيل، وقد يزيد معدل التدفق أو يتطلب NPSH أعلى.
لذلك يجب مراجعة النظام كاملًا عند تغيير المضخة.
هل الكافيتيشن يؤثر على عمر الموتور الكهربائي؟
التأثير غير مباشر غالبًا
الكافيتيشن ظاهرة هيدروليكية تحدث في السائل داخل المضخة، لكن تأثيرها قد يصل إلى الأجزاء الميكانيكية والموتور.
زيادة الاهتزاز يمكن أن تنتقل إلى مجموعة المضخة والموتور، وقد تؤثر في المحامل والمحاذاة.
ومع استمرار المشكلة، يمكن أن تتطور الأعطال الميكانيكية وتؤثر في منظومة القيادة.
لذلك فإن علاج الكافيتيشن يساعد على حماية المضخة والمكونات المرتبطة بها.
دور ضغط المياه في اكتشاف المشكلة
لا تنظر إلى ضغط الطرد فقط
قد يكون ضغط الطرد ضمن نطاق يبدو طبيعيًا، بينما توجد مشكلة في ظروف السحب.
لذلك يجب النظر إلى جانبي المضخة.
قياس ضغط السحب والطرد، إلى جانب التدفق ودرجة الحرارة، يمكن أن يساعد في تقييم حالة التشغيل.
انخفاض الضغط مع زيادة التدفق
إذا تغير الأداء بشكل واضح عند زيادة معدل التدفق، فقد تكون هناك حاجة إلى مراجعة ظروف السحب.
يجب مقارنة القياسات الفعلية بمنحنى المضخة وبيانات التصميم.
كيف يساهم التصميم الصحيح في منع Cavitation؟
تصميم خط السحب
خط السحب عنصر أساسي في النظام.
يفضل أن يكون:
- قصيرًا قدر الإمكان.
- مناسب القطر.
- قليل الأكواع.
- خاليًا من الاختناقات.
- محكمًا ضد دخول الهواء.
- مزودًا بمكونات مناسبة للتدفق.
اختيار موقع المضخة
موقع المضخة يمكن أن يكون له تأثير مباشر على NPSHa.
وضع المضخة بطريقة تقلل الارتفاع بين سطح السائل ومدخل المضخة يساعد على توفير ظروف أفضل.
اختيار الخزان المناسب
يجب أن يسمح تصميم الخزان بتوفير كمية كافية من المياه عند مدخل السحب، مع تجنب الظروف التي يمكن أن تؤدي إلى اضطرابات أو دخول الهواء.
هل الكافيتيشن يمكن أن يحدث في مضخات المباني؟
نعم، خصوصًا عند وجود ظروف سحب غير مناسبة
مضخات المباني السكنية والتجارية يمكن أن تتعرض للكافيتيشن مثل غيرها.
قد تظهر المشكلة في مضخة رفع المياه من خزان أرضي، أو في أنظمة تعزيز الضغط، أو في تطبيقات أخرى إذا كانت ظروف التشغيل غير مناسبة.
وفي المباني المرتفعة، يجب الانتباه إلى تصميم شبكة المياه والخزانات والمضخات بحيث تتناسب الضغوط والتدفقات مع ارتفاع المبنى.
قائمة فحص سريعة لتجنب الكافيتيشن
قبل تشغيل المضخة
تأكد من:
- وجود مياه كافية في الخزان.
- فتح صمامات السحب بالشكل الصحيح.
- عدم وجود انسداد.
- نظافة الفلتر.
- عدم وجود تسريب هواء.
- مناسبة قطر خط السحب.
- عدم وجود اختناقات.
- توافق المضخة مع النظام.
- مناسبة نقطة التشغيل.
- توفر NPSHa مناسب مقارنة بـ NPSHr.
أثناء التشغيل
راقب:
- صوت المضخة.
- الاهتزاز.
- ضغط السحب.
- ضغط الطرد.
- معدل التدفق.
- درجة حرارة المياه.
- استقرار التشغيل.
- أي تغير مفاجئ في الأداء.
اقرأ المزيد عن منحنى أداء المضخة
الوقاية أفضل من إصلاح تلف المضخة
تُعد Cavitation من الظواهر التي يجب التعامل معها بجدية عند تصميم وتشغيل مضخات المياه. تبدأ المشكلة غالبًا من انخفاض الضغط عند منطقة السحب، ما يسمح بتكوّن فقاعات بخارية داخل السائل. وعندما تنتقل هذه الفقاعات إلى مناطق ذات ضغط أعلى، تنهار بسرعة، وقد ينتج عن ذلك تآكل وأضرار في الأجزاء الداخلية للمضخة.
ويُعد NPSH من أهم المفاهيم لفهم هذه الظاهرة. يجب أن يكون NPSHa المتاح في النظام مناسبًا وأعلى من NPSHr المطلوب للمضخة مع هامش أمان مناسب وفق بيانات الشركة المصنعة وظروف التشغيل.
ومن أهم أسباب الكافيتيشن ارتفاع المضخة عن مستوى المياه، وانسداد خط السحب، وصغر قطر المواسير، وطول خط السحب، وكثرة الأكواع والصمامات، وارتفاع درجة حرارة المياه، وتشغيل المضخة عند معدل تدفق غير مناسب.
أما الوقاية فتبدأ من التصميم الصحيح. يجب اختيار المضخة بناءً على التدفق والرفع ونقطة التشغيل وبيانات NPSH، وليس بناءً على القدرة الحصانية فقط. كما يجب تصميم خط السحب بطريقة تقلل فواقد الضغط، والمحافظة على نظافة الفلاتر والمصافي، ومنع تسرب الهواء، ومراقبة مستوى المياه ودرجة الحرارة.
وعند ظهور صوت يشبه مرور الحصى أو ارتفاع غير طبيعي في الاهتزاز أو انخفاض في التدفق، يجب عدم تجاهل الأمر. فالتدخل المبكر قد يمنع تطور المشكلة إلى تلف المضخات واستبدال مكونات مكلفة.
باختصار، يمكن تلخيص التعامل مع الكافيتيشن في معادلة عملية بسيطة:
ظروف سحب جيدة + NPSHa مناسب + مضخة مناسبة + نقطة تشغيل صحيحة + صيانة منتظمة = تقليل خطر الكافيتيشن وإطالة عمر المضخة.
وبالتالي فإن منع Cavitation ليس مهمة تخص المضخة وحدها، بل هو نتيجة لتكامل تصميم الخزان وخط السحب والمضخة ونظام التحكم وظروف التشغيل والصيانة. وكلما تمت دراسة هذه العناصر معًا، زادت موثوقية نظام ضخ المياه وانخفضت احتمالات الأعطال والتكاليف غير المتوقعة.
